کاربرد اتصالات یا فیتینگ ها در پایپینگ اینونتور

یکی از موضوعات پرکاربرد در طراحی Pipe & Tube  استفاده از اتصالات یا فیتینگ ها (Fitting) در مسیر لوله گذاری می باشد. طراحی و استفاده از اتصالات استاندارد در نرم افزار اتودسک اینونتور به صورت یک موضوع مهم پرداخته شده است . محیط pipe and tube نرم افزار اتودسک اینونتور شامل ابزارها و سبک های متنوعی از طراحی لوله گذاری می باشد یکی از این ابزار ها استفاده از اتصالات  می باشد.

اتصالات المان‌هایی هستند که به منظور اتصال لوله‌ها به یکدیگر و پوشش دهانه لوله‌ها  مورد استفاده قرار می‌گیرند. استفاده از اتصالات امکان تغییر مسیر، ایجاد انشعاب جدید و تغییر ابعاد لوله‌ها را فراهم می‌کند.

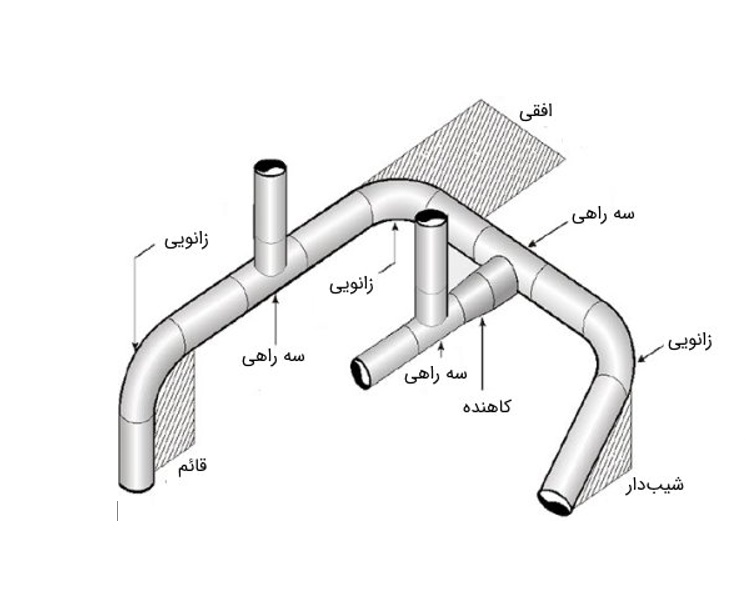

برخی از المان‌های پرکاربرد اتصالات در طراحی مسیرهای لوله گذاری عبارت هستند از:

  • زانویی
  • سه راهی ( اتصال T شکل )
  • انشعاب گیری لوله به لوله

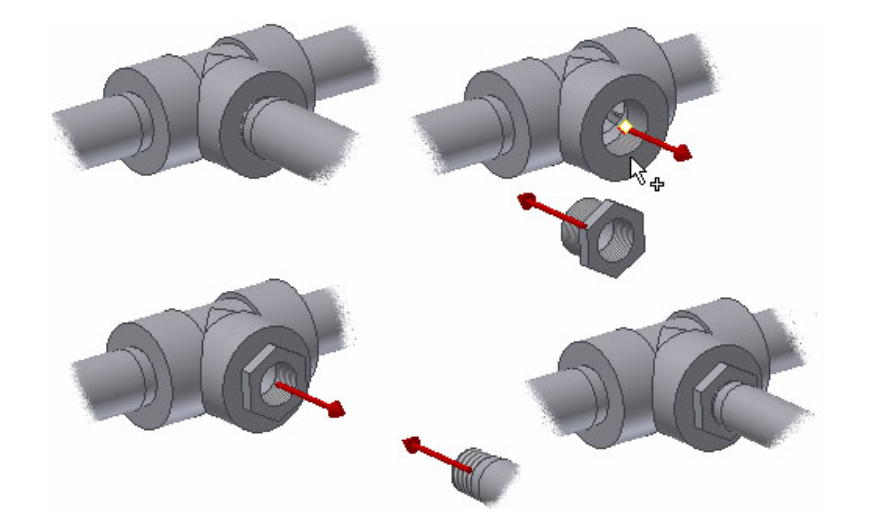

  • پیچ و ساکت ولد
  • سوئیچ نیپل
  • کاهنده
  • کپ ( کلاهک )
  • پلاگ ( درپوش )



در فرایند اجرای اتصالات برای لوله با NPS بزرگتر از ۷۵ میلی‌متر معمولا توسط جوش لب به لب و برای لوله با NPS کوچکتر از ۷۵ میلی‌متر توسط ساکت ولد (اتصال فشار قوی) یا پیچ و مهره صورت می‌گیرد.

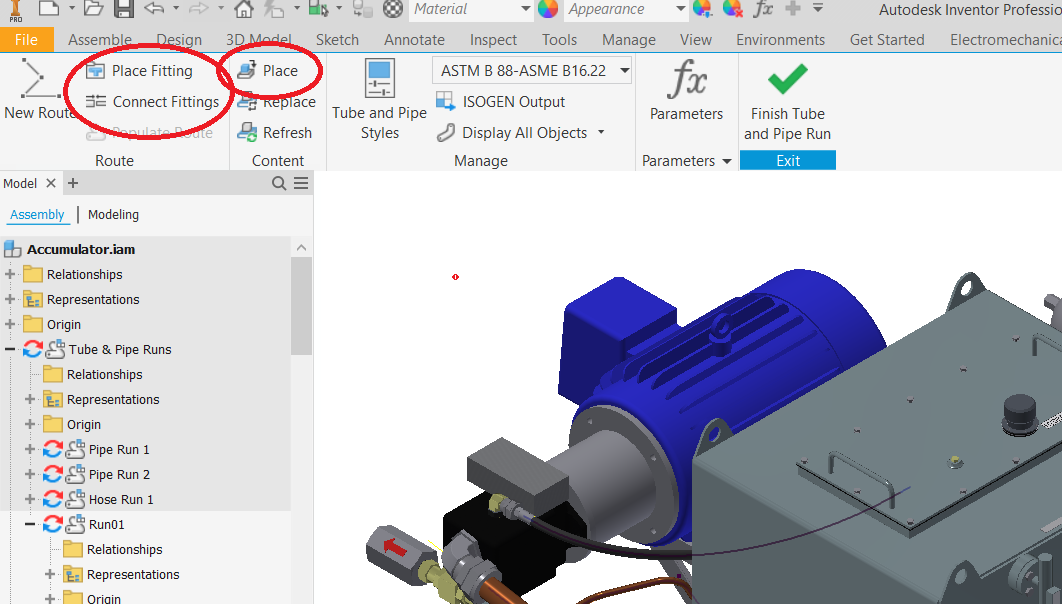

ابزار Place Fitting در پنل Route  برای احضار اتصالاتی است که در مسیر پروژه کاری ایجاد و قرار داده شده اند. در واقع این ابزار تنها جهت استفاده از اتصالات سبک جاری Tube and pipe style استفاده می شود و از این ابزار نمی توان جهت احضار اتصالات موجود در کتابخانه مرکز محتویات استفاده کرد.

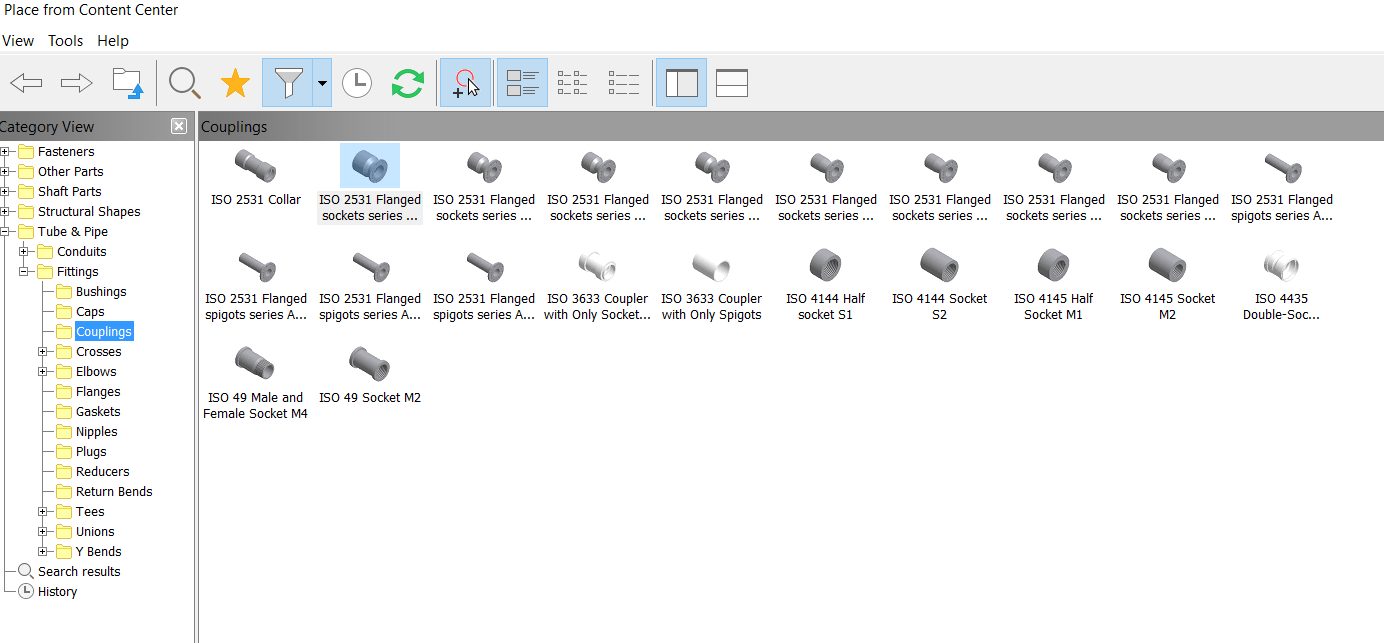

دستور Place در پنل   Contentامکان احضار قطعات فیتینگ و اتصالات را  از کتابخانه مرکز محتویات نرم افزار اتودسک اینونتور انجام میدهد. با این روش امکان احضار اتصالاتی که با ساختار سبک جاری طراحی منافات هم دارند و با سایز لوله ها مطابقت ندارد امکان پذیر است .
