تایپ متن فارسی یا لاتین روی منحنی در نرم افزار اینونتور

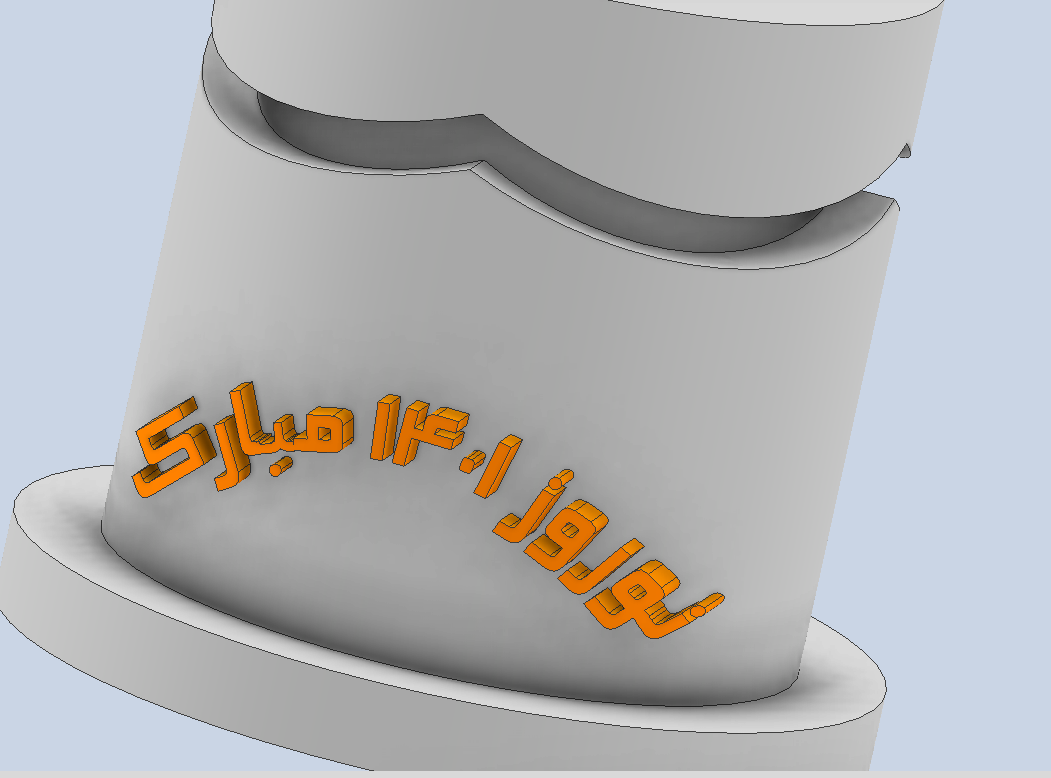

در این پست آموزشی به آموزش تایپ متن فارسی یا لاتین روی یک کمان خواهیم پرداخت. یکی از چالش هایی که کاربران نرم افزار اتودسک اینونتور در هنگام استفاده از برنامه با آن رو به رو می شوند، مشکل نوشتن متن فارسی در محیط مدلسازی (۳D Modeling) و نقشه (Drawing) است.  چرا که نرم افزار اینونتور به صورت پیش فرض بر پایه زبان لاتین که یک نوع زبان چپ چین است، طراحی شده و در کشورهای آسیایی از جمله ایران لازم است برای حل مشکل تایپ فارسی از ترفندی که در ادامه به آن می پردازیم استفاده گردد. در ابتدا موضوع نوشتن متن روی کمان در نرم افزار اتودسک اینونتور می پردازیم.

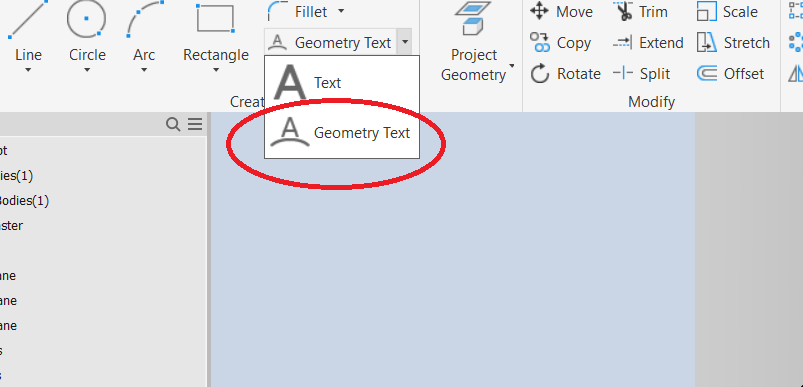

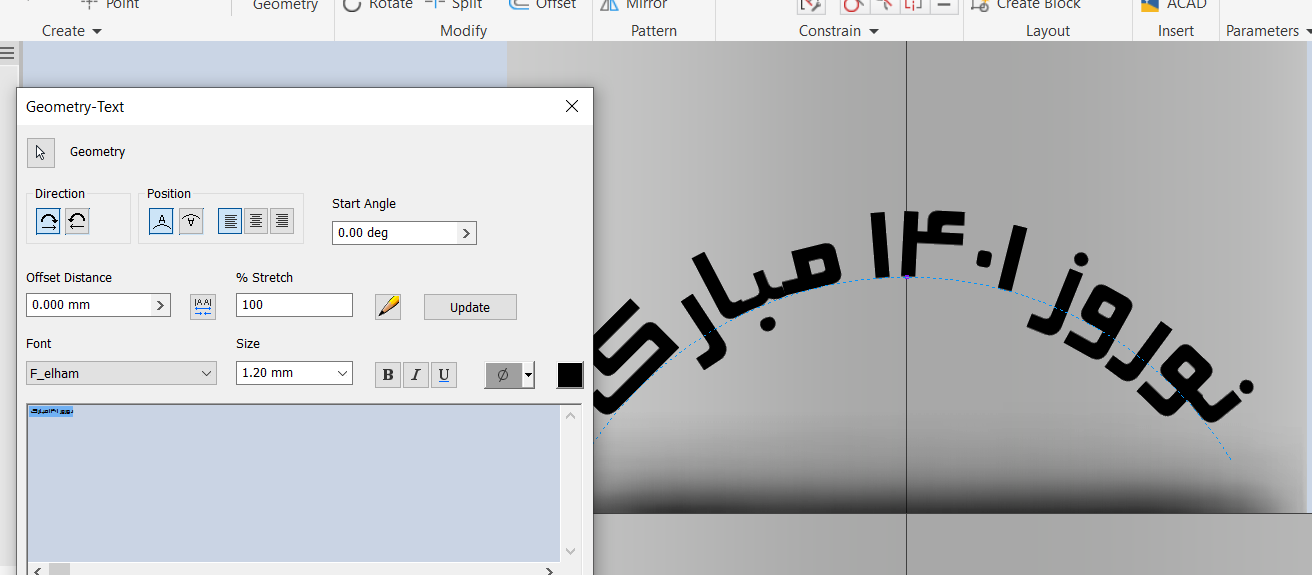

برای نوشتن متن لاتین یا فارسی روی یک کمان ابتدا باید در محیط Sketch  با ابزار Arc یک کمان با هندسه مشخص ایجاد کنید. بهتر است کمان ایجاد شده از نوع خطوط ساختاری (Construction Arc) باشد. پس از ایجاد کمان متن مورد نظر لاتین یا فارسی را با ابزار Geometry Text و با انجام تنظیمات متن تایپ می کنیم. در ابتدا قبل از نوشتن متن باید کمان مورد نظر را انتخاب کنید سپس به کمک Direction جهت شروع متن، Position موقعیت متن نسبت به کمان انتخاب شده و با Start Angle موقعیت شروع متن را تنظیم کنید. این تنظیمات در ابزار نوشتن متن نرم افزار اینونتور برای متن فارسی یا لاتین مشابه است.

مراحل نوشتن متن فارسی در نرم افزار اینونتور:

مرحله ۱) استفاده از برنامه جانبی فارسی ساز همچون نرم افزار LeoMoon

مرحله۲) تایپ متن در نرافزار فارسی ساز و کپی متن

مرحله۳) استفاده از ابزار نوشتن متن در اینونتور و انتخاب فونت فارسی و احضار Paste متن نوشته شده در فارسی ساز
