ایجاد قطعه سفارشی در لیست قطعات مونتاژی (Custom Part)

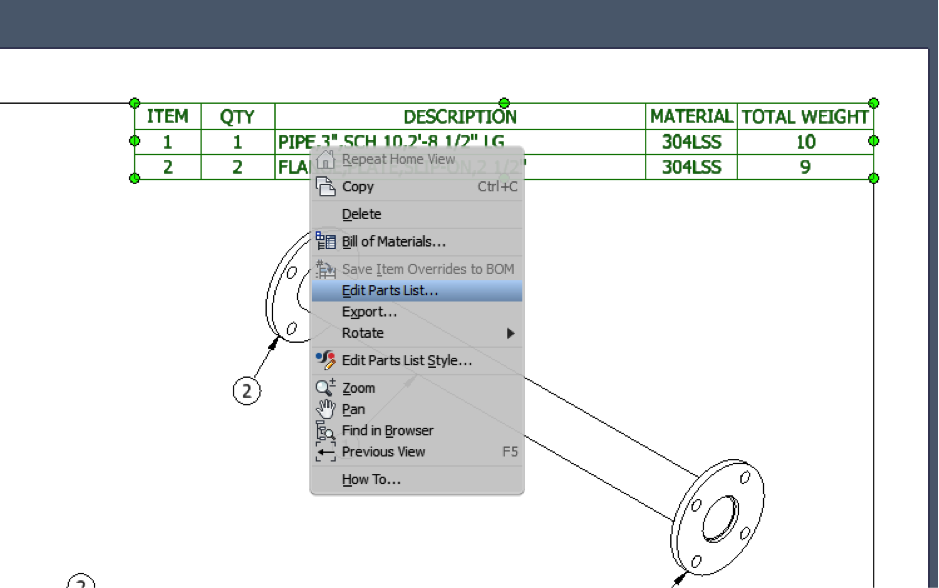

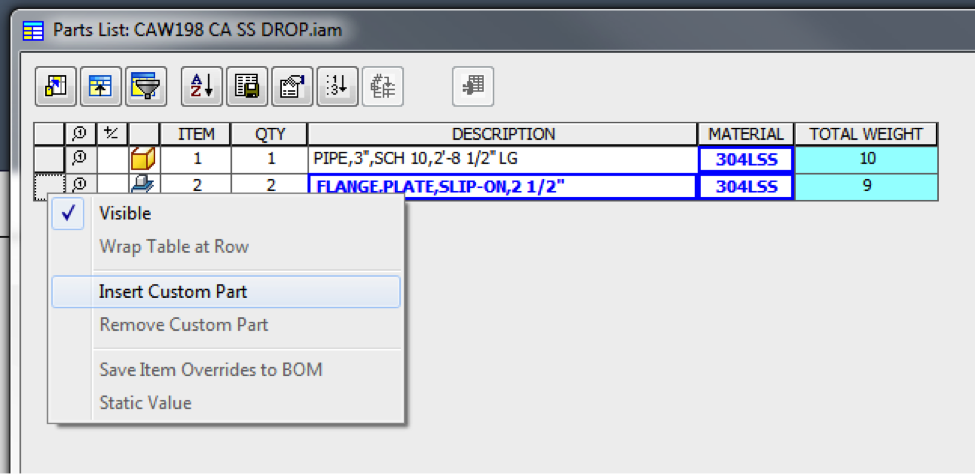

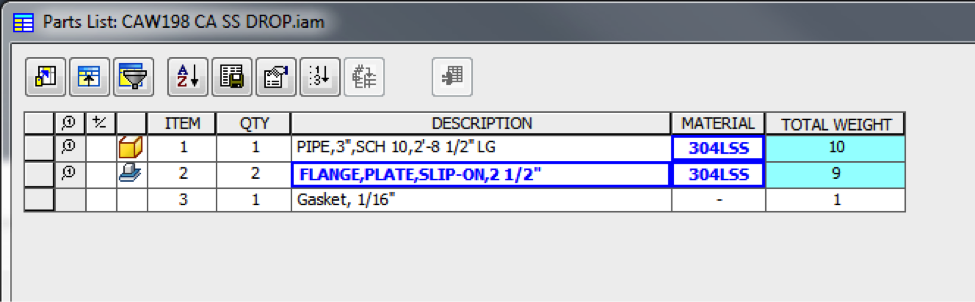

در ایجاد جدول قطعات (Bill Of Materials) یک مجموعه مونتاژی در نشان دادن قطعات خاص به یک مشکل برخورد می کنیم . این قطعات معمولا در لیست قطعات مونتاژ شده وجود ندارند به طور مثال چسب ها، رنگ ها. برای ایجاد این قطعات در لیست جدول از قطعات سفارشی استفاده می کنیم. قطعات سفارشی برای نمایش قطعاتی در فهرست قطعات کاربرد دارند که خود قطعه مجزا و واحد نیستند و داده گرافیکی ندارند. برای افزودن یک قطعه سفارشی روی یک قطعه موجود در پنجره Parts List کلیک راست کرده و از منو ظاهر شده عبارت Insert Custom Part را انتخاب می کنیم تا قطعه سفارشی در قالب یک ردیف جدید به فهرست قطعات افزوده شود. برای حذف یک قطعه سفارشی زمانی که در مستندات لیست قطعات به آن نیاز نیست باید عبارت Remove Custom Part را از منو ظاهر شده انتخاب نمایید تا قطعه حذف گردد.

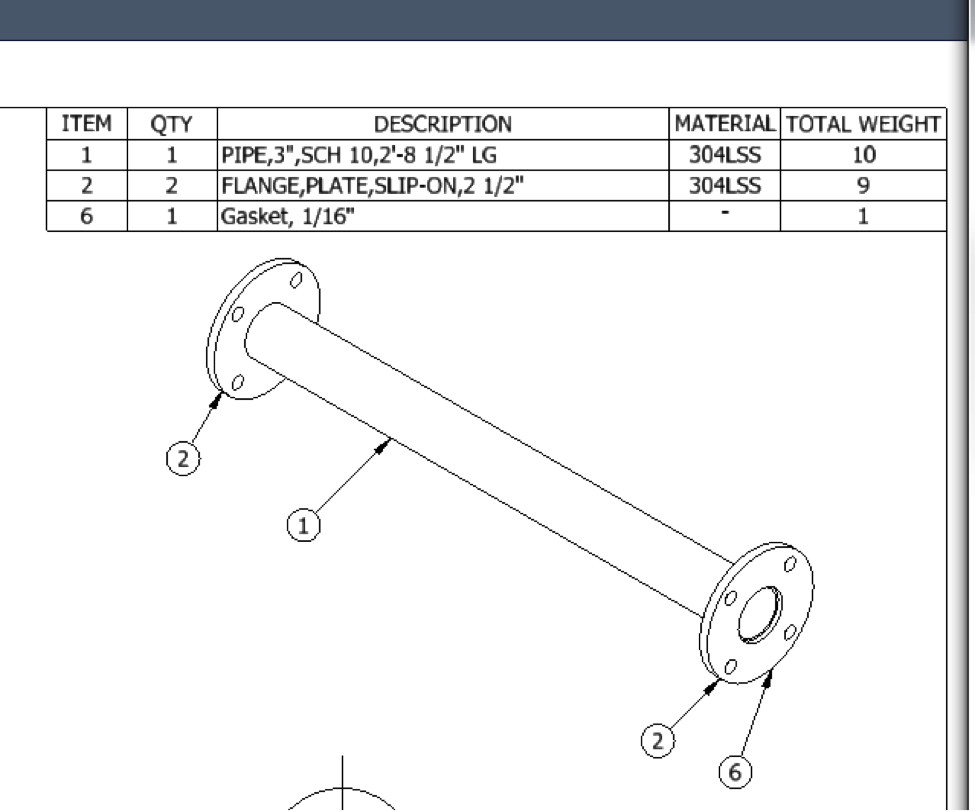

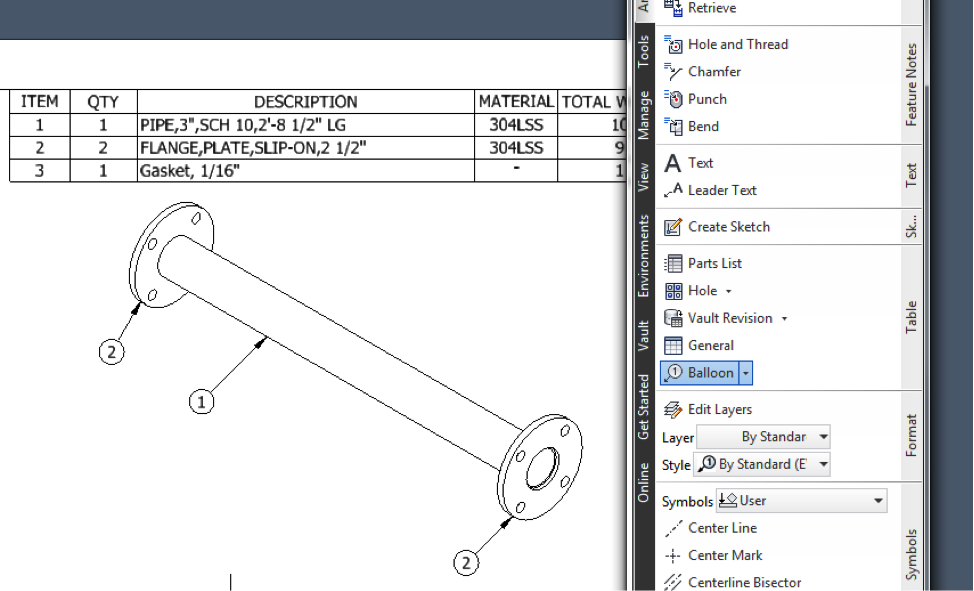

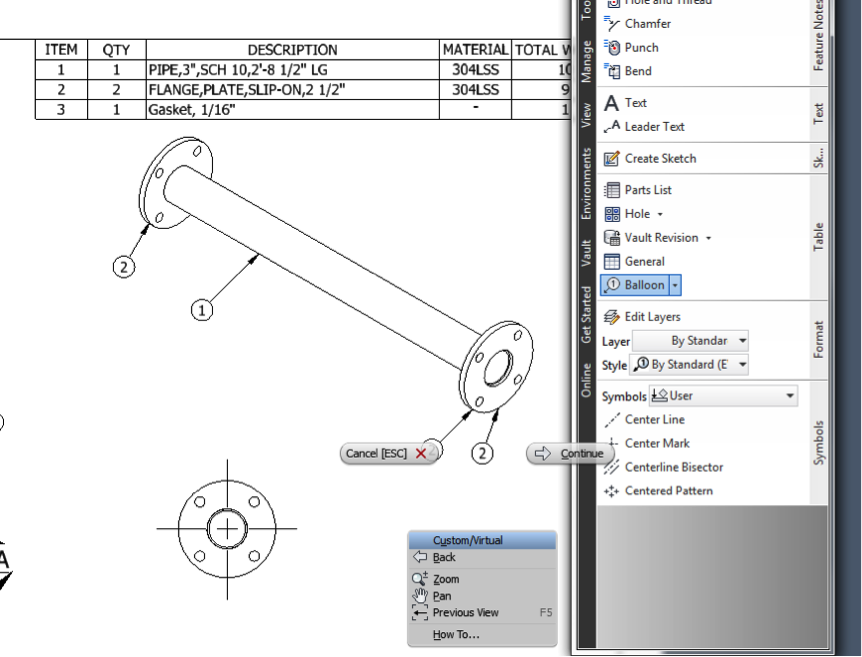

 در اشکال زیر یک واشر لاستیکی (Gasket) به عنوان یک قطعه سفارشی به مجموعه مونتاژی اضافه شده است و همچنین به بالون به آن اختصاص داده شده است.
