نرم افزار اینونتور و استحکام قطعات پلاستیک

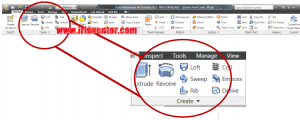

نرم افزار اینونتور با ابزار قدرتمند و در عین حال ساده  Rib برای تقویت و استحکام بخشیدن به انواع قطعات و از جمله قطعات پلاستیکی و یا ریخته گری را در اختیار کاربران قرار داده است. این پست آموزش نرم افزار Autodesk Inventor به بررسی نمایه Rib خواهد پرداخت

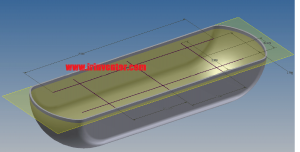

با این ابزار علاوه بر ایجاد تیغه هایی از نوع Web و Rib می توان شبکه های تیغه ای نیز ایجاد نمود. برای ایجاد نمایه های شبکه ای با ابزار Rib باید از ترسیم های متقاطع و یا غیر متقاطع در قالب پروفیا واحد استفاده نمود.

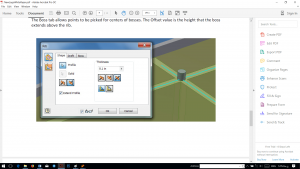

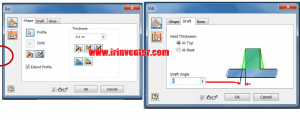

کمان ها، خطوط،منحنی ها و غیره می توانند به عنوان ترسیم بکار روند.فرایند ایجاد شبکه تیغه ای مشابه فرایند ایجاد تیغه واحد استو می توان ضخامت شبکه را برای تمام موضوعات پروفیل اعمال نمود. در بخش Shape کنترل ضخامت دیواره و در بخش Draft شکل و زاویه دیواره تعیین می گردد. در بخش Boss  امکان ایجاد تیغه های استوانه ای برای استحکام بیشتر شبکه وجود دارد. این ستون های استوانه ای با ایجاد point روی پروفیل بوجود می آیند.



امیدواریم این پست آموزش اینونتور را پسندیده باشید.
