قابلیت های جدید طراحی ورق فلزی در اینونتور ۲۰۲۳

موضوع طراحی ورق فلزی و امکانات نرم افزارهای طراحی برای مدل سازی Sheet Metal مورد توجه کاربران بوده است. نرم افزار اتودسک اینونتور یکی از قدرتمندترین نرم افزارهای حال حاضر در زمینه مدل سازی ورق فلزی می باشد که امروزه مورد توجه بسیاری قرار گرفته است. صنایعی نظیر صنایع غذایی و دارویی کاربرد وسیعی از طراحی ورق فلزی را دارند . در نسخه اتودسک اینونتور ۲۰۲۳ ( Autodesk Inventor 2023 )امکانات و ابزارهای جدیدی جهت بهبود فرایند طراحی ورق فلزی ارائه شده است که در ادامه به آن خواهیم پرداخت.

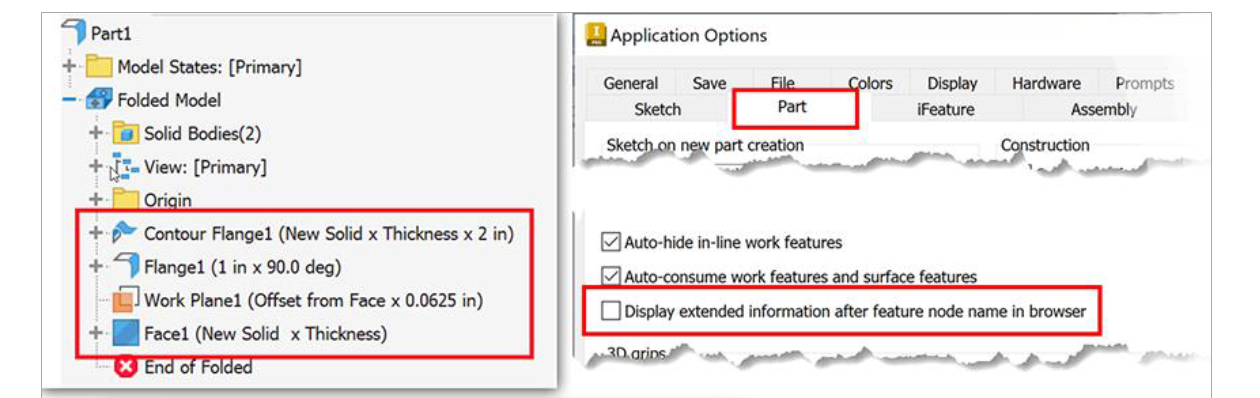

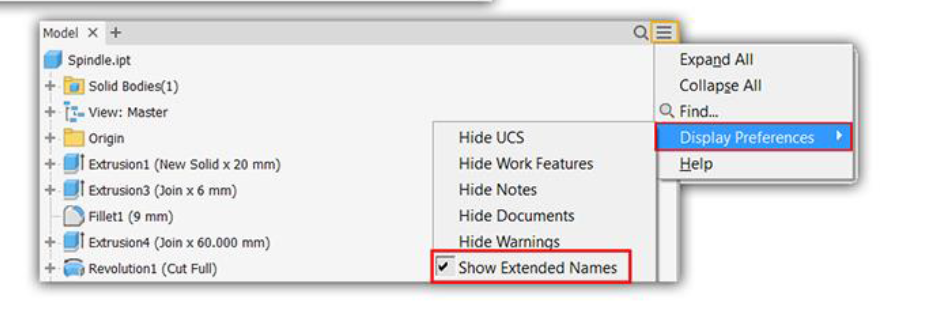

اضافه شدن مشخصات نمایه در کنار نام آن باعث افزایش سرعت در زمان طراحی و ویرایش ورق فلزی می گردد که در این نسخه از نرم افزار اینونتور ارائه شده است.

جهت فعال کردن این ابزار باید از مسیر  Application Option>Part این تنظیم را انجام دهید.

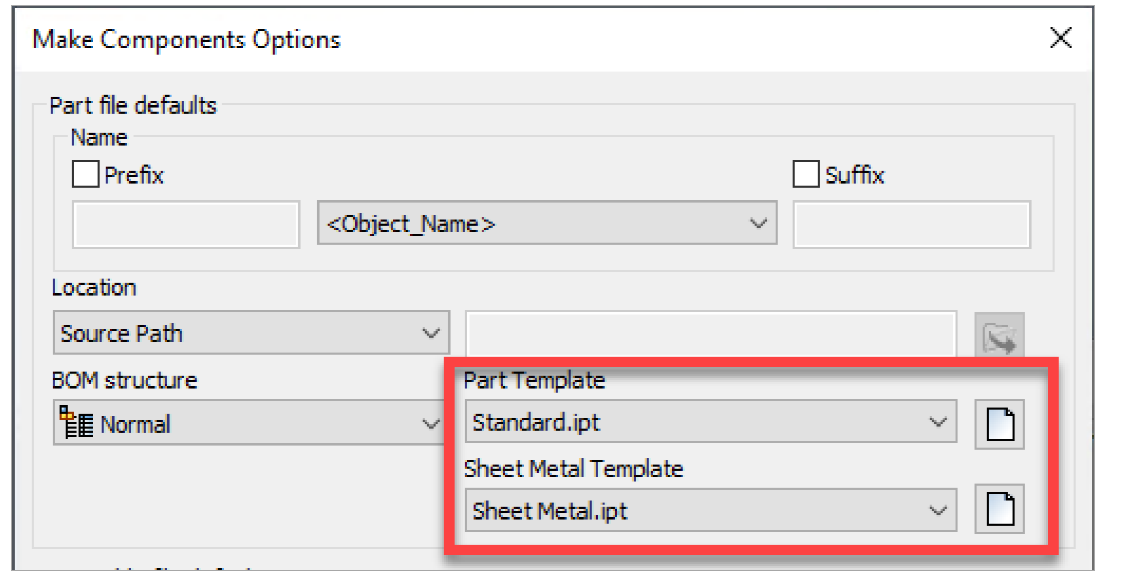

برای ایجاد فایل طراحی ورق جدید مسیری در آدرس زیر قرار داده شده است که فایل پیش فرض جدیدی را برای طراحی ارائه می دهد

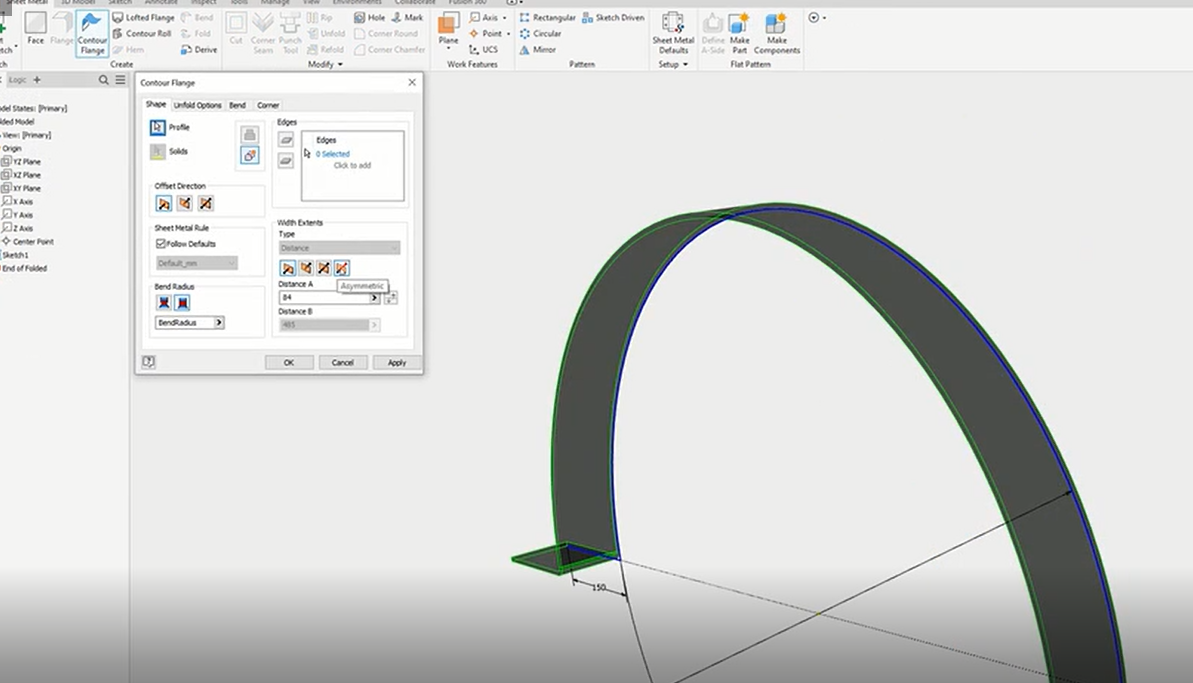

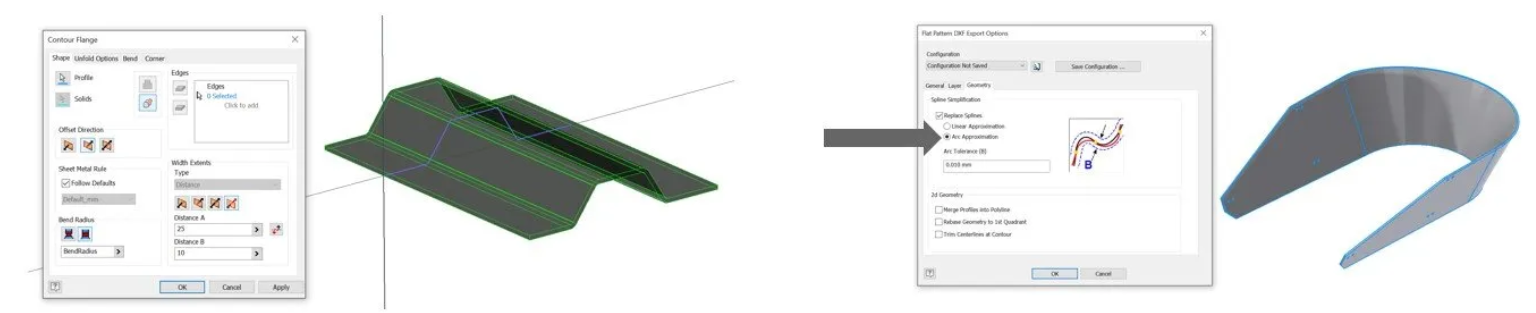

اضافه شدن آپشن تقارن  Asymmetric  در نسخه Autodesk inventor 2023 در ابزار Contour Flange محیط Sheet Metal قدرت مدل سازی با این ابزار را افزایش داده است.

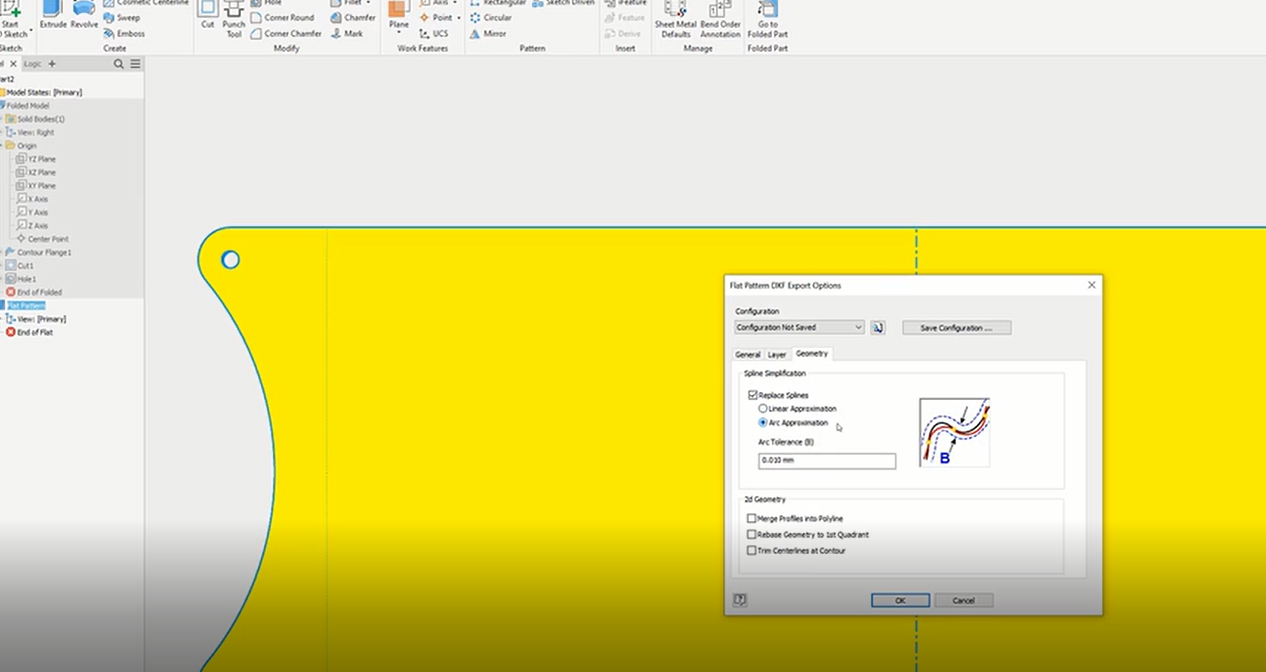

در نسخه اینونتور ۲۰۲۳ هنگام ایجاد فایل DXF برای گسترده ورق طراحی شده  (Flat Pattern) پارامتر جدید جایگزینی Splines با  Tangent Arcs اضافه شده است که با این ابزار دقت تولید ورق افزایش می یابد.
