ایجاد کننده تیر و ستون در نرم افزار اینونتور با ابزار جدید و قدرتمند با Frame Generator

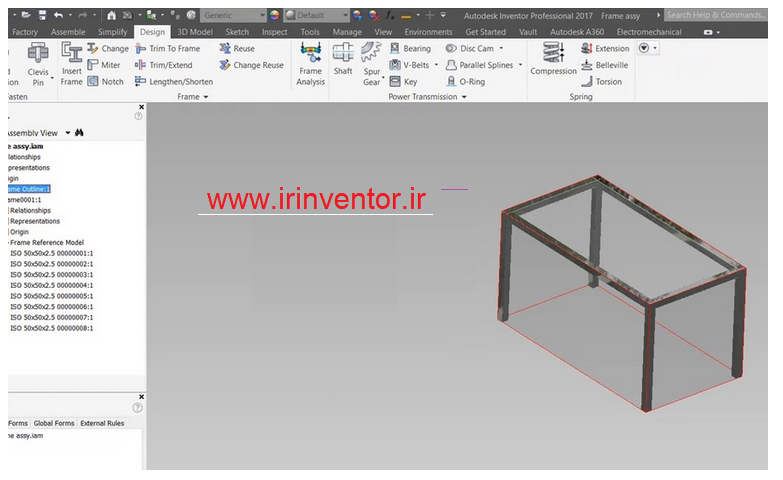

در نرم افزار Autodesk Inventor  برای طراحی تیرها و ستون ها محیط جداگانه ای به نام Fame Generator دیده شده است. Fame Generator شامل ابزار های متنوعی برای مدل سازی اتوماتیک می باشد. شروع عملیات مدل سازی در محیط قطعه (Part) و ایجاد ترسیمات در محیط می باشد. ترسیمات که در این قسمت ایجاد می شوند اسکلت اصلی Frame تشکیل می دهند. در محیط مونتاژ (Assembly) این اسکلت احضار می گردد که به این اسکلت Skeleton می گویند. . با ویرایش هر جزء از این پروفیل ها  Frame ها نیز به طور اتوماتیک تغییر یافته و بروز می گردند.

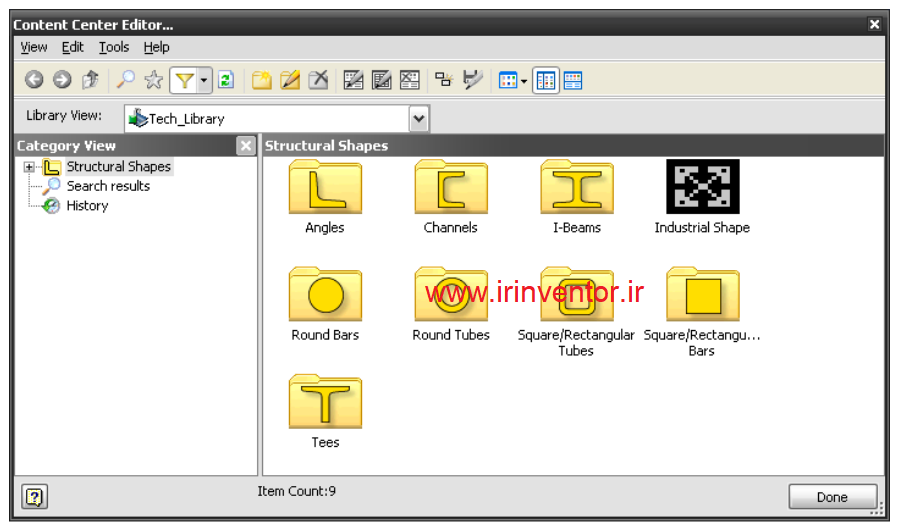

سازه های Frame Generator از کتابخانه مرکز محتویات Content Center  استخراج می گردند. این قطعات شامل انواع شاسی ها و تیرها می گردند. این اجزاء شامل :



-مفتول های براق، گرد، مربع ، شش گوش فولادی (DIN 668,178,176)

– تسمه های فولادی(DIN 174)

-لوله های فولادی (DIN 2440)

– لوله های بدون درز(DIN 2391)

-پروفیل هلی توخالی(DIN 59410)

-لوله فولادی چهار گوش تولید گرم (DIN 59410)

– لوله های غیر آهنی آلیاژ مس و روی بدون درز (DIN 1774) و …

– نبشی دو طرف مساوی (DIN 1028)

– نبشی دو طرف نا مساوی(DIN 1029)

– دو نبشی(تیر z) (DIN 1027)

– تیر I شکل پهن(DIN 1025 T2)

– تیر I شکل باریک(DIN 1025 T1)

– ناودانی (DIN 1026)

– سه پری لبه بلند و کف پهن (DIN 1024)

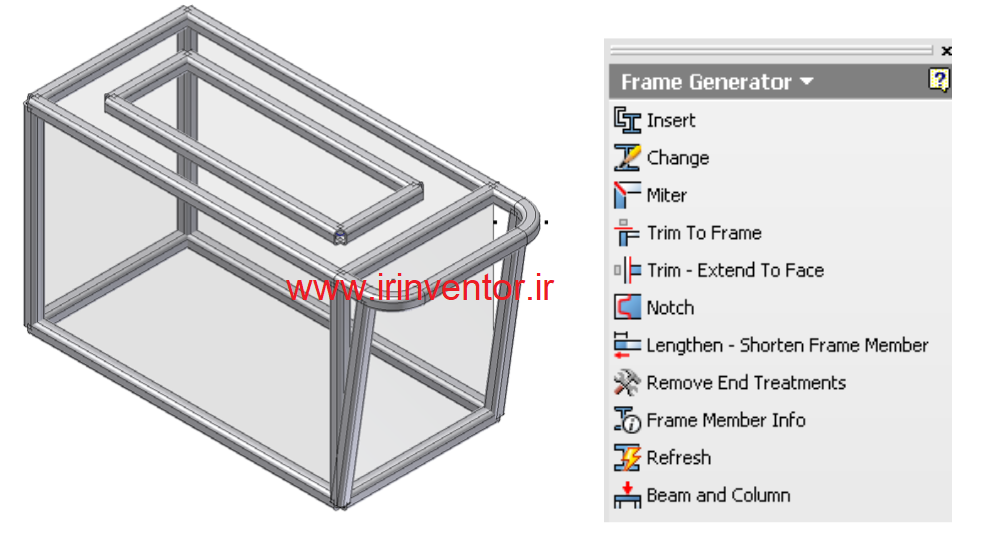

ابزارهای محیط Frame Genertor در ۴ بخش تقسیم می گردند:

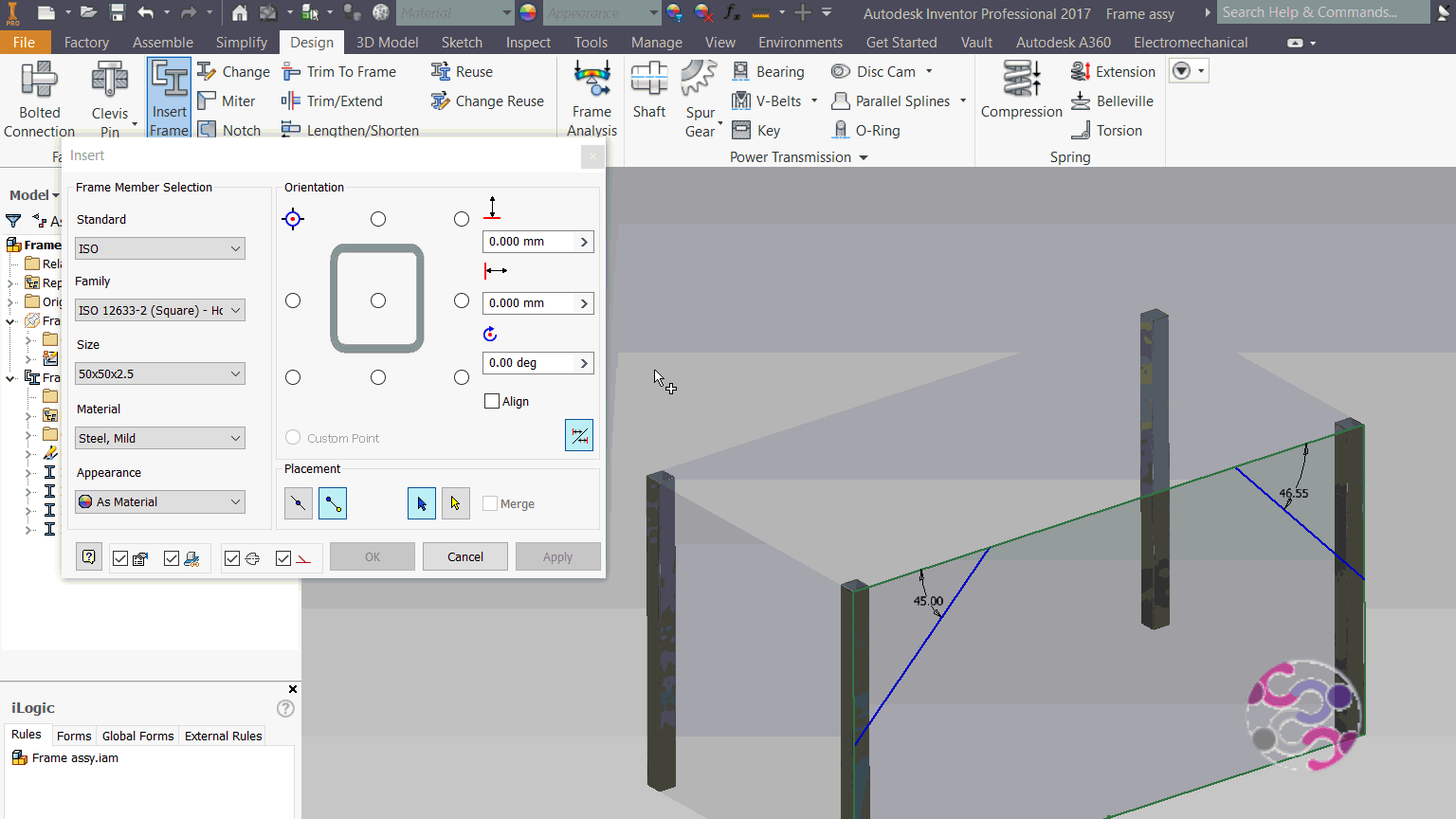

  • ایجاد اعضای فریم با ابزار Insert Frame و Change ایجاد می شوند.
  • تغییر شکل انتهای فریم (End Treatment) با ابزار Miter, Trim To Frame , Trim/Extend, Notch, Lengthen/Shorten , Remove End Treatment قابل انجام هستند.
  • دریافت اطلاعات فریم با ابزار Frame Member Info و Refresh .
  • محاسبگر و آنالیز فریم با ابزار Beam/Column CAlculator
