نمای برشی موضعی (Breakout View) در اتودسک اینونتور

یکی از روش های نشان دادن اجزا و قطعات مجموعه مونتاژ در نرم افزار اتودسک اینونتور استفاده از نمای برشی موضعی (Breakout View) در محیط نقشه کشی (Drawing) است. نمای برشی موضعی در محیط نقشه کشی نرم افزار Autodesk Inventor به چهار صورت قابل انجام است که در این پست آموزش نرم افزار اینونتور به روش آموزش Through Part خواهیم پرداخت.

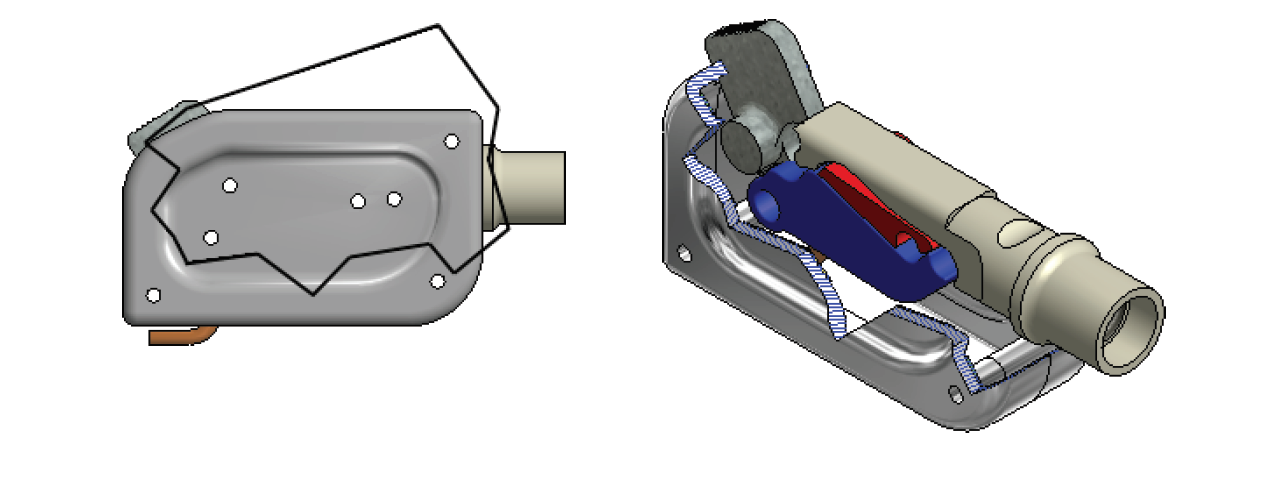

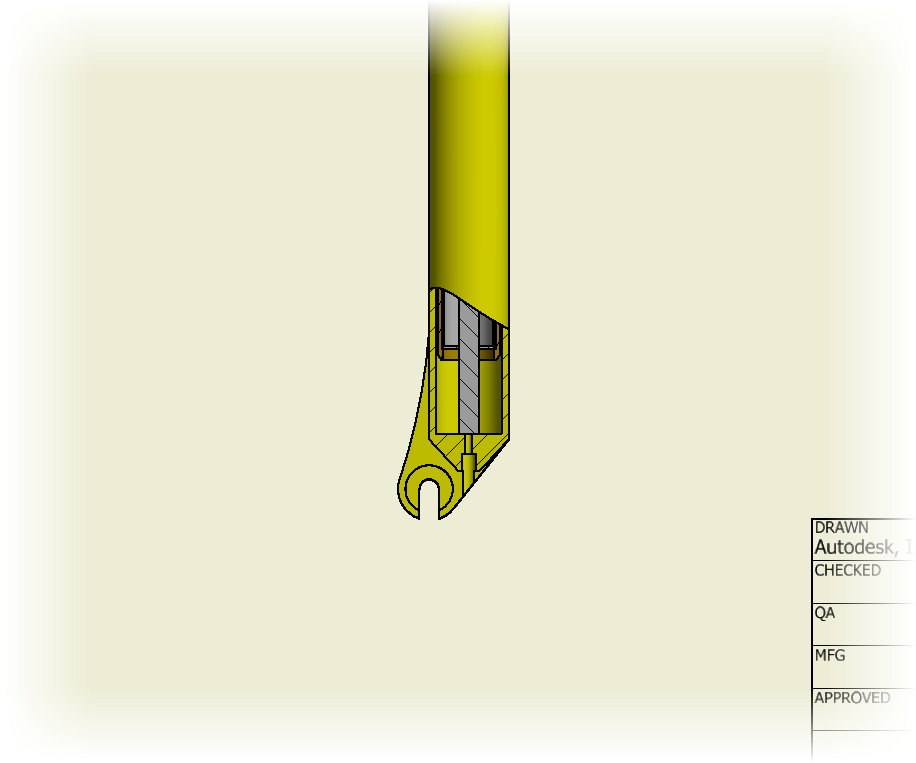

در واقع پس از ایجاد نمای مورد نظر باید به کمک ابزار ترسیم یک نمای بسته ایجاد کرد تا برش در آن ترسیم رخ دهد. با ابزار برش موضعی می توان پس از حذف و برش قطعه یا قطعات مورد نظر در ترسیم ایجاد شده قطعات دیگر را مشاهده کرد. برای درک یهتر این موضوع ویدیو آموزش این پست را دنبال کنید.

برای انجام عملیات Through Part در ایجاد برش موضعی چند مرحله زیر را بدقت انجام دهید:

مرحله ا) روی نمایی که قصد برش موضعی دارید بکمک ابزار tart sketch در پانل Sketch  کلیک کنید.

مرحله ۲) محدوده برش موضعی را با ایجاد پروفیل بسته ترسیم کنید.

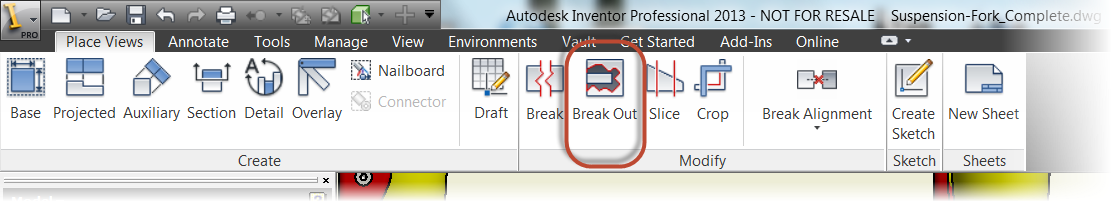

مرحله ۳) ابزار Breakout view را استفاده و بخش Through part را انتخاب کنید. و روی قطعاتی که برش موضعی را می خواهیم اجرا کنید کلیک نمایید.

کلیپ این پست آموزشی را از سایت آپارت (لینک زیر) مشاهده نمایید.
