نرم افزار اتودسک اینونتور بخش های متنوعی را برای تلرانس گذاری بر روی مدل های سه بعدی و همچنین نقشه کشی قرار داده است. در این دوره تمامی محیط هایی که در نرم افزار اینونتور به نوعی با پارامترهای ابعادی و هندسی و همچنین تلرانس های ابعادی مرتبط هستند بررسی می گردد.
سیلابس PDF دوره را در بخش پایانی این متن دانلود نمایید.

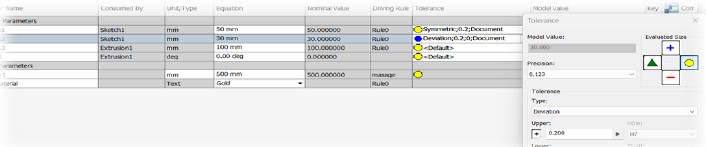

یکی از مهمترین موضوعات طراحی ماشینها و قطعات که توسط تیم طراحی انجام می گیرد قراردادن تلرانس های ابعادی بر روی پارامترهای ابعادی Part (مدل سه بعدی) می باشد. یکی از موضوعات این دوره بررسی تاثیر تغییر تلرانس ها در حالت های ماگزیمم متریال MMC یا مینیمم متریال LMC و یا حالت تلرانس عددی در خواص فیزیکی ( وزن، مرکز جرم، ..) در قطعه و یا در مجموعه مونتاژی است. اولین بخش این دوره آشنایی با پارامترها و تلرانسها در محیط part است.
GD&T یا تلرانس گذاری هندسی و ابعادی موضوع مهمی است که در طراحی قطعات و در کنار آن در ساخت و کنترل ابعادی بسیار اهمیت دارد. در این دوره امتیازات تلرانس گذاری هندسی نسبت به تلرانس گذاری حدی توضیح داده می شود.و کلیاتی در خصوص انواع تلرانس های هندسی توضیح داده می شود.

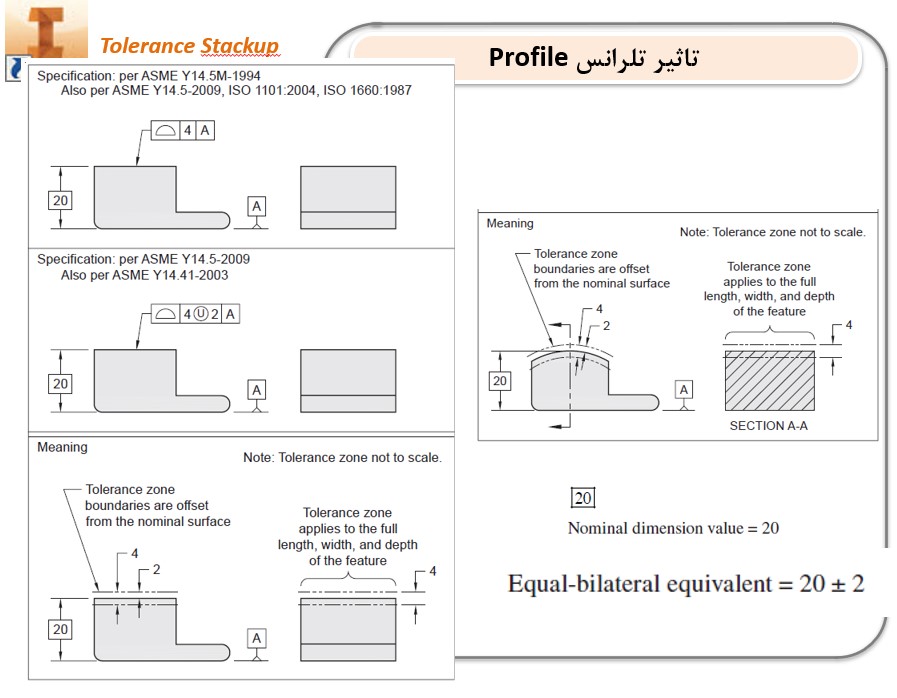

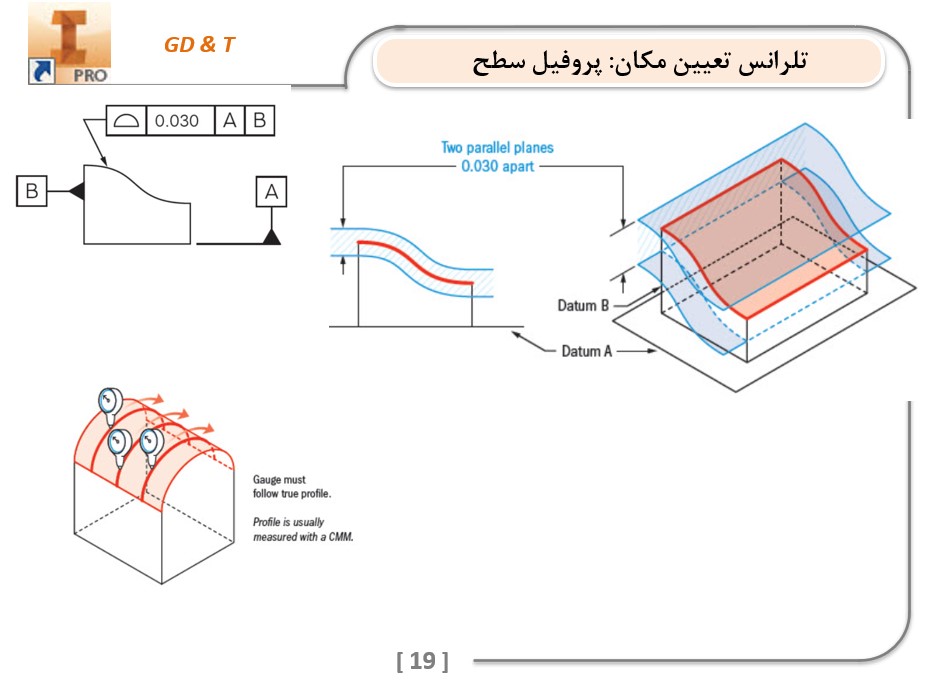

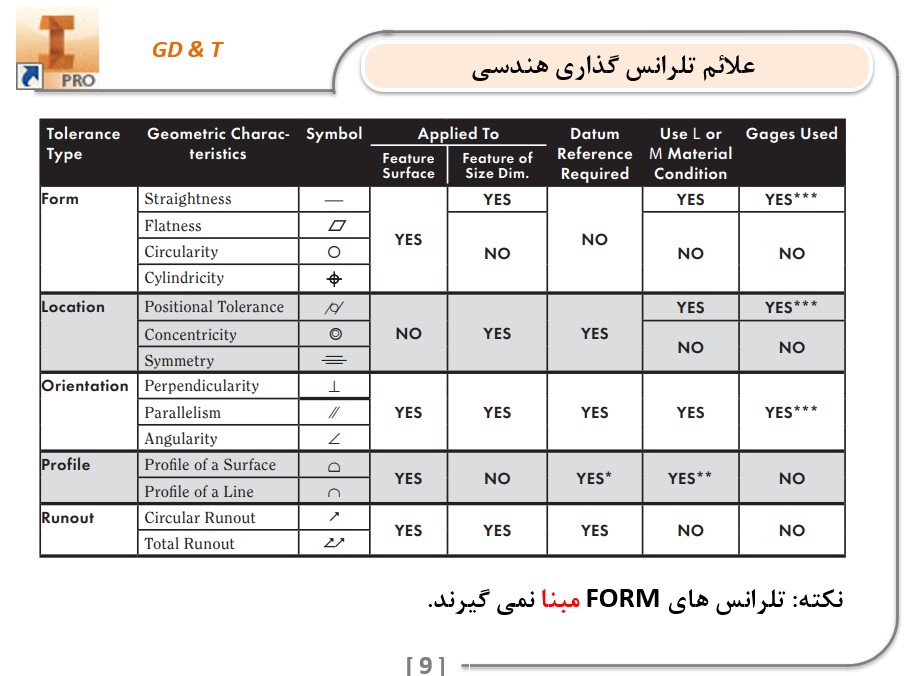

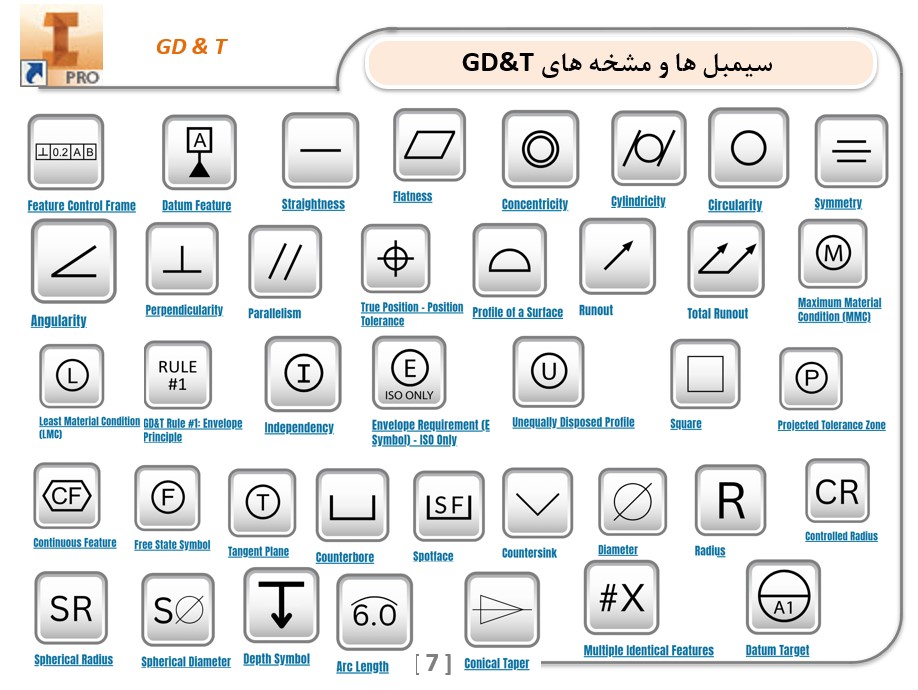

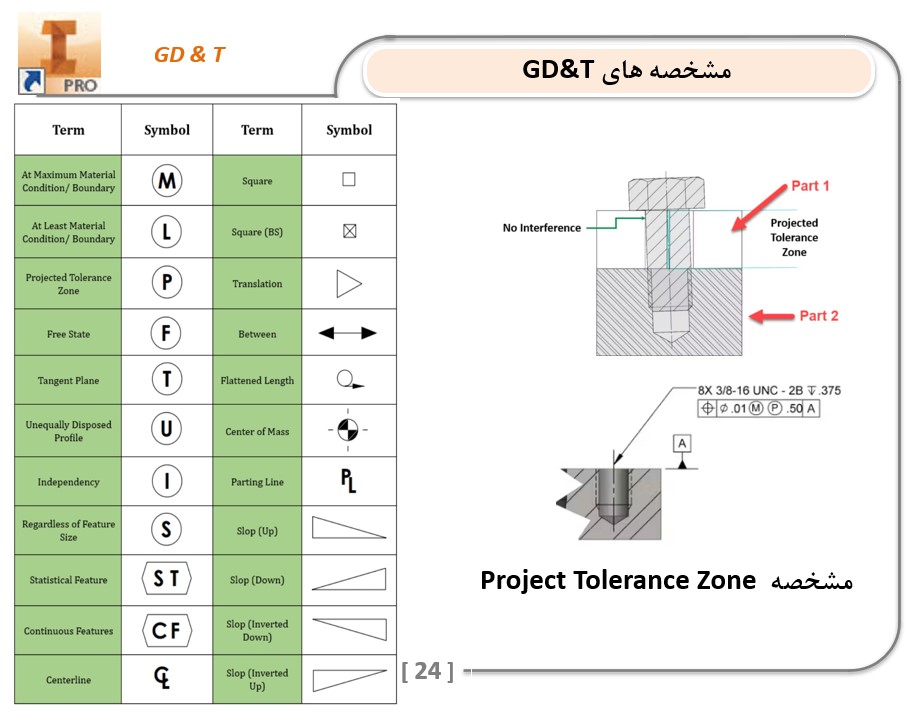

همچنین قوانین حاکم بر تلرانس گذاری هندسی ( قانون تیلور- اصل استقلال در استاندارد ISO و اصل اینولوپ ASME ) کاملا بررسی می گردد. انواع نمادها و سیمبل های تلرانس های GD&T و جایگاه آن در کادر FCF بررسی می شود و مرور کلی بر ۱۴ مشخصه تلرانس گذاری هندسی (Form-Orientation-Location-Profile) انجام می گردد.

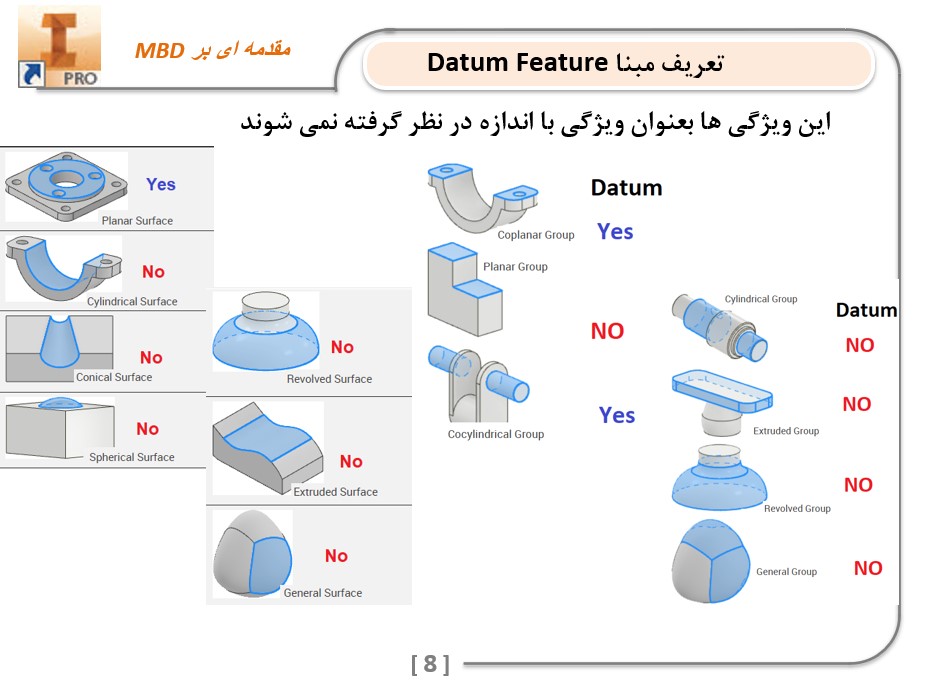

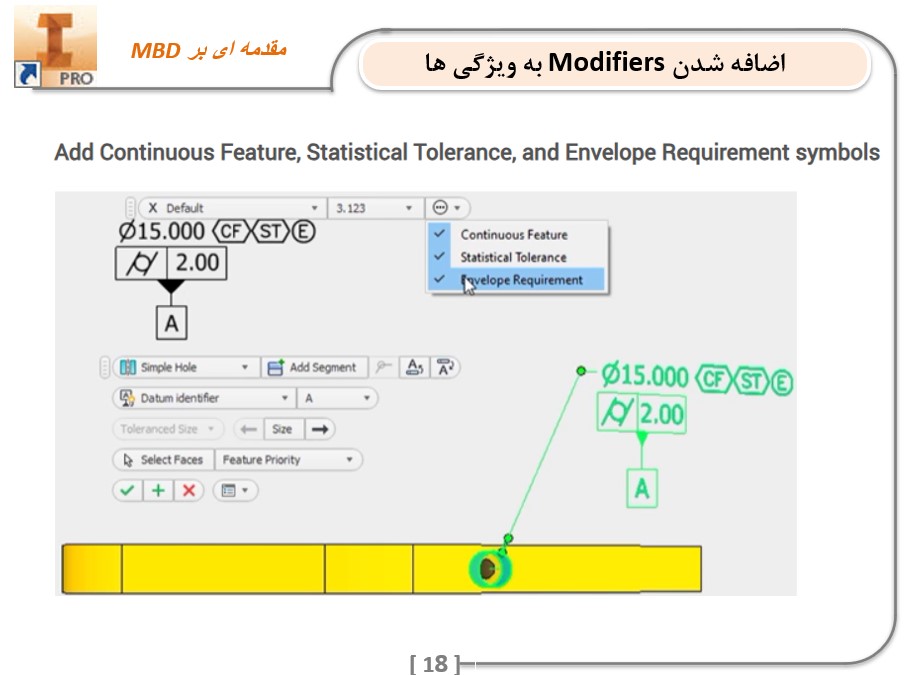

همچنین محیط Model Base Definition نرم افزار اتودسک اینونتور که وظیفه تلرانس گذاری هندسی ( GD&T ) در محیط part یا Assemble اتودسک اینونتور را دارد توضیح داده می شود. در این بخش انواع مبنا ها و ویژگیهای با اندازه و روش کار با تلرانس های هندسی و Tolerance Advisor که پنجره مشاور و راهنمای تلرانس گذاری با ایجاد اولین FCF باز می شود و ایرادات فریم کنترل ویژگی ایجاد شده را به صورت متن بازگو می کند آموزش داده می شود.
بخش دیگری از این دوره آموزش بررسی تئوری انطباقات در مهندسی مکانیک و نحوه کار با آن در محیط اینونتور است.

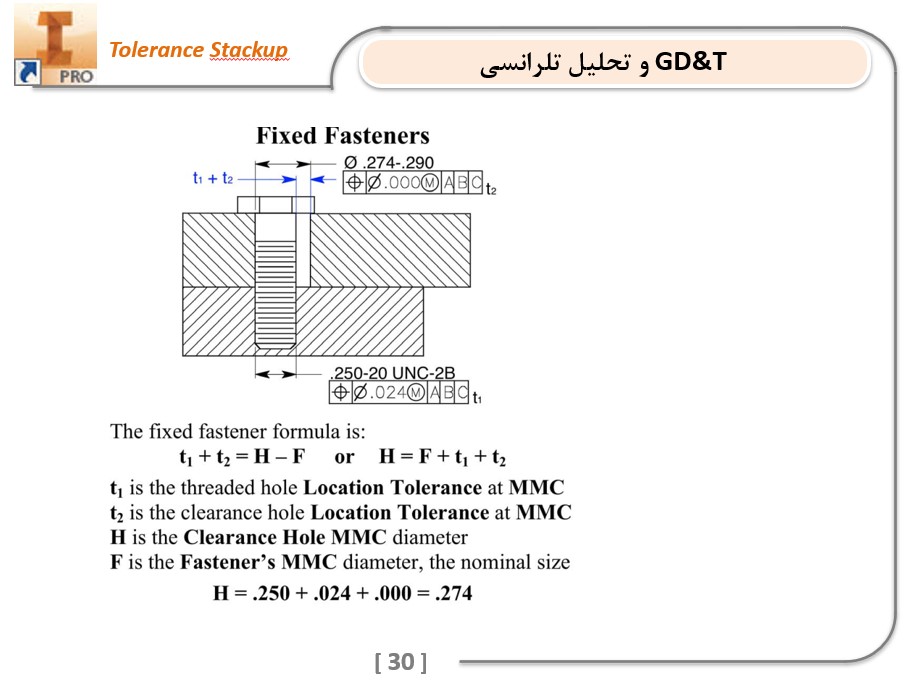

بخش مهم این دوره آموزش تئوری تحلیل انباشتگی تلرانسی است . تحلیل تلرانسی یک اصطلاح کلی در حوزه مهندسی مکانیک است که انباشتگی تلرانس های حدی و هندسی قطعات را در مجموعه های مونتاژی جهت رسیدن به بهترین عملکرد یا بازترین تلرانس مورد بررسی قرار می دهد. هدف از این فعالیت ارزیابی ابعاد و تلرانس گذاری حدی و هندسی است که شامل تحلیل های یک بعدی، دوبعدی و سه بعدی می باشد. تلرانس ها در واقع حلقه اتصال دهنده فرایندهای طراحی و ساخت هستند. ارتباط تلرانسها با قابلیت مونتاژ و عملکرد صحیح نهایی و وابستگی تنگاتنگ آن با هزینه های تولید، انتخاب پروسه های ساخت، انتخاب ابزارآلات ، مهارت اپراتور تولید کننده، بازرسی ها، اندازه گیری ها می باشد.
در این دوره روش محاسبه دستی و نرم افزار اکسل تحلیل انباشتگی بطور کامل آموزش داده می شود.

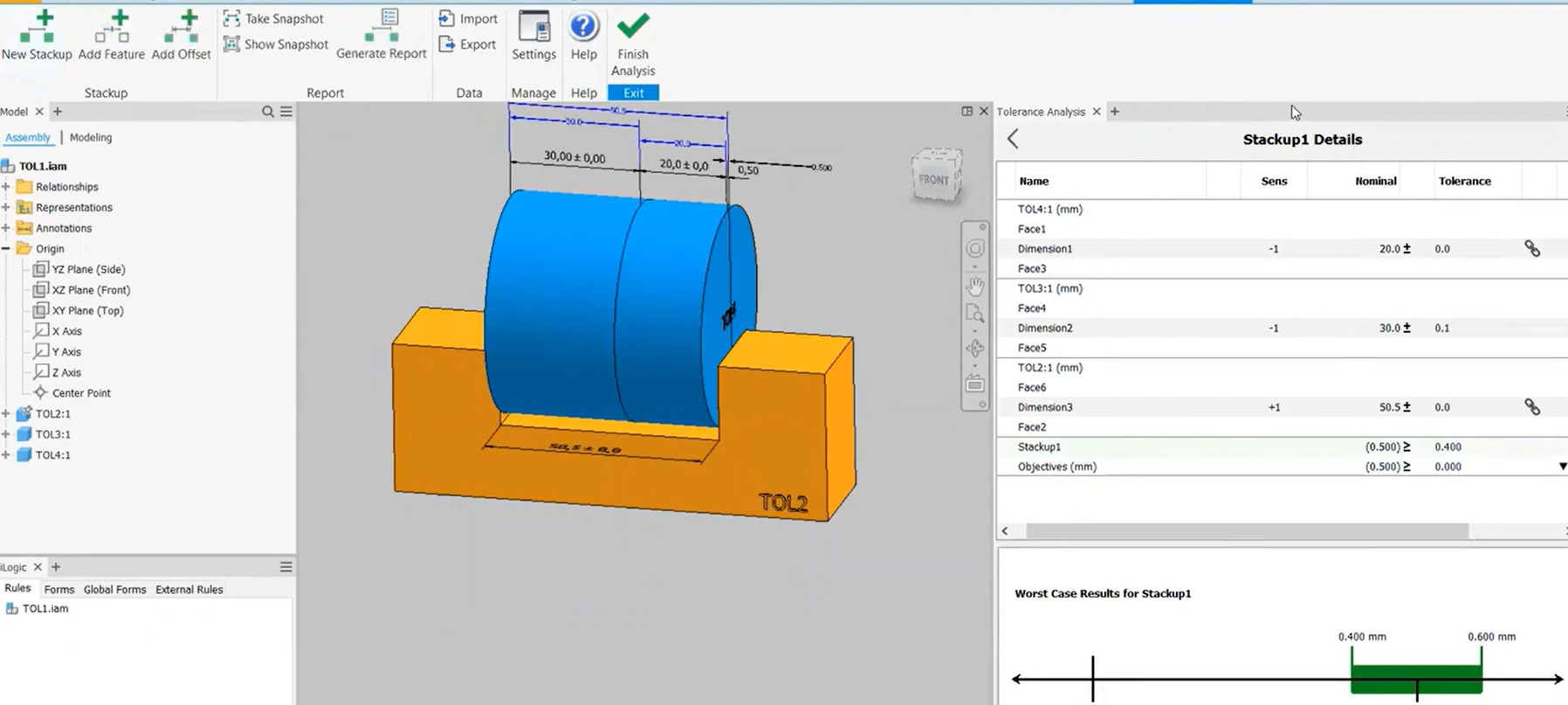

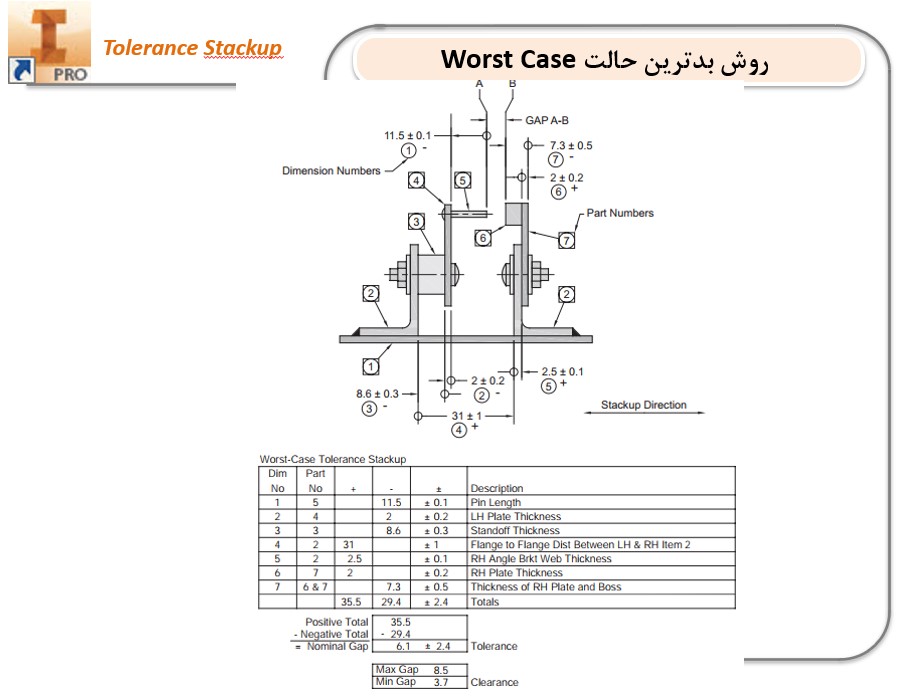

سپس افزونه تحلیل انباشتگی نرم افزار اینونتور (Tolerance Analysis) بصورت کامل با مثال های متنوع بررسی می گردد. در این افزونه انباشتگی تلرانسی با روش بدترین حالت (Worst Case) ، روش های آماری ( ۶ سیگما، Yeild)، روش مجموع مربعات (RSS)، محاسبه می گردد. همچنین تاثیر تلرانسهای فرم و پوزیشن در انباشتگی تلرانسی بررسی می شود.
