ابزار Free Form در نرم افزار اتودسک اینونتور غالبا برای مدلسازی و طراحی قطعاتی که شامل سطوح پیچیده و با ویژگی خاص هستند بکار گرفته می شود. طراحان و مهندسان بکمک ابزار Free Form برای ارگونومی بیشتر طرح ها و محصولات که معمولا رقابتی هستند، برای خلق طرح یک محصول شیک، ارگانیک و مشتری سپند دقت خود را با Free Form افزایش می دهند . قطعاتی همچون موس کامپیتور، صندلی ها، دستگیره های درب، کلاه ایمنی، سطوح بیرونی و داخلی اتومبیل ها را می توان برای مثال نام برد که با ابزارهای freeform طراحی شده اند. نرم افزار اینونتور قابلیت های جذابی را در پنل Free Form قرار داده است . سربرگ Free Form در محیط Part نرم افزار قرار گرفته است.
برای شروع کار با Free Form ها باید بر تمرکز روی موارد زیر دقت خود را افزایش دهید:
- طرح آزاد را با یک پایه درست و خوب شروع کنید.
- طرح آزاتد را با ویژگی های پارامتریک ترکیب کنید.
- طرح خود را تا حد ممکن سبک کنید تا توانایی پردازش برای کامپیوتر راحتر گردد.
- از سطوح Face) ) ، لبه ( Edge ) و چین ها Vertical
برای شروع طراحی با freeform می توان از طرح های آماده اولیه کمک گرفت. این ابزارها شامل Box, Plane, Cylinder, Sphere, Torus, Quadball, Face می شوند.
در ادامه این پست با برخی از ابزارهای ویرایش لبه و گوشه فرمهای آزاد آشنا خواهید شد.

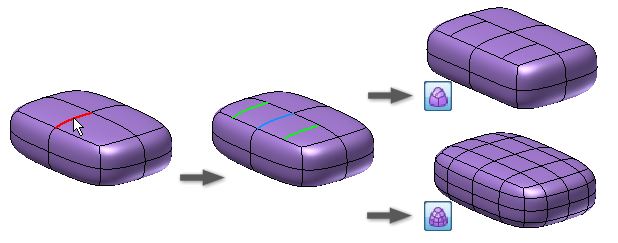

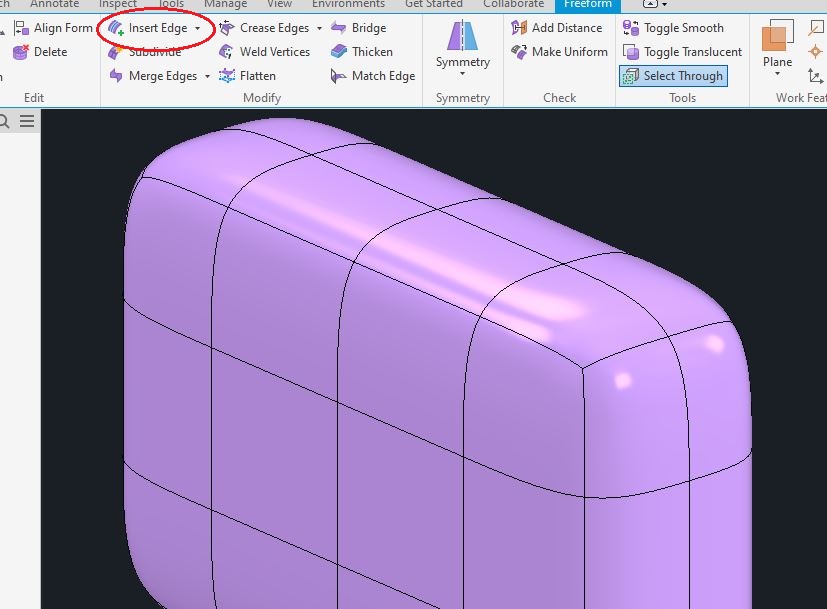

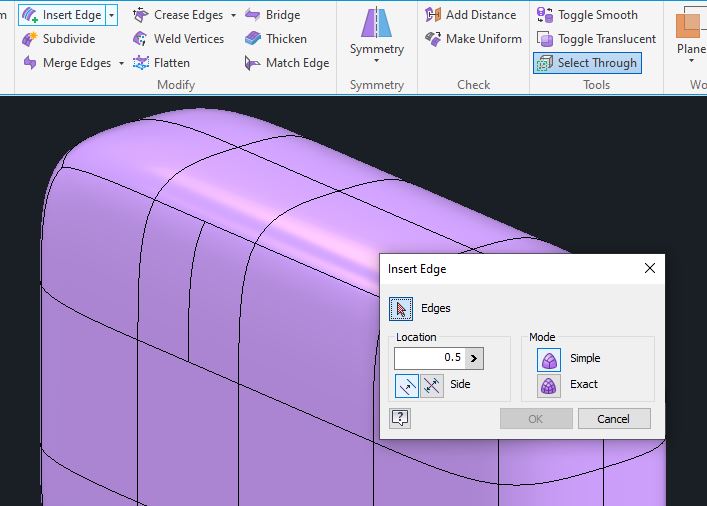

پس از ایجاد فرم آزاد نوبت به ویراش آن می شود. ابزار Insert Edges برای اضافه کردن لبه در سطوح و کنترل بیشتر سطوح کاربرد دارد.

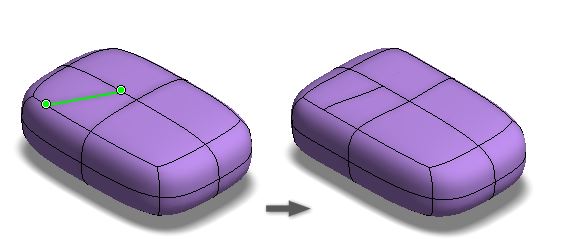

با Insert Points می توان موقعیت دو نقطه را در لبه یک سطح معرفی کرد و سپس لبه را ایجاد نمود.

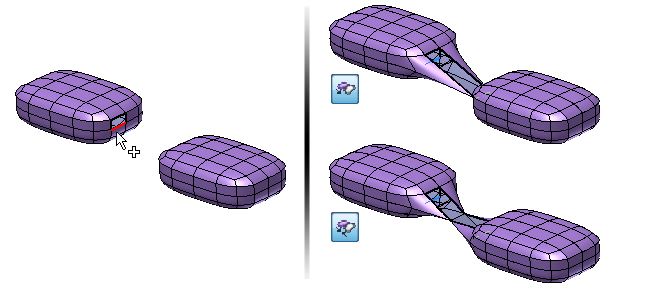

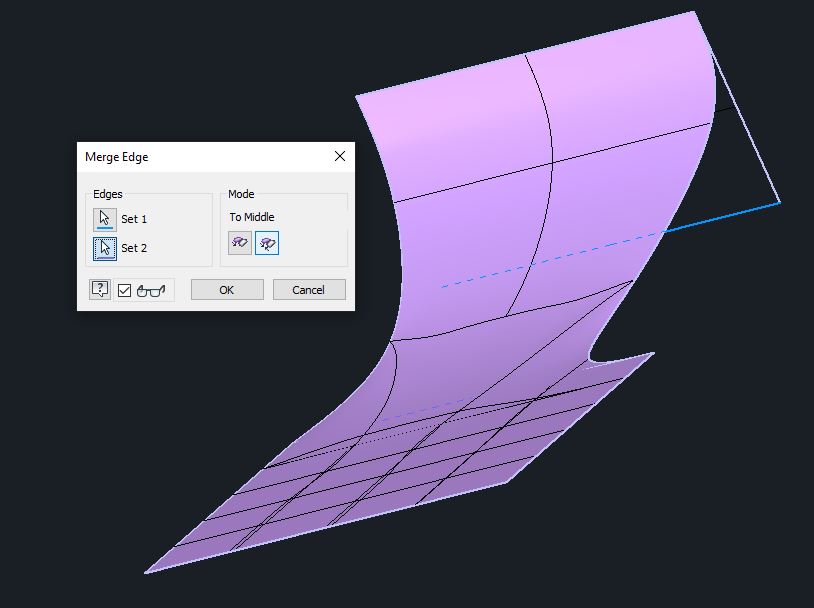

دستور Merge Edges مختص لبه های باز در یک پوسته Free Form است. این دستور دو لبه را به هم متصل می کند.

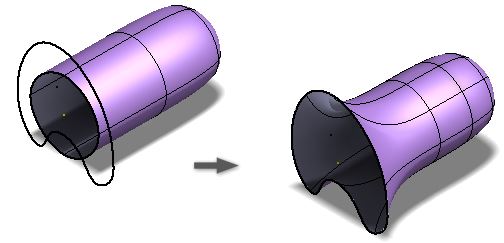

ابزار Match Edges برای ویرایش لبه یک شکل Free Form بکار می رود. این لبه ممکان است یک Sketch یا لبه موجود باشد.

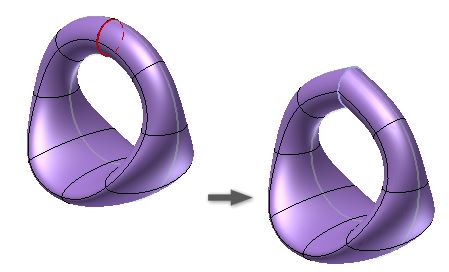

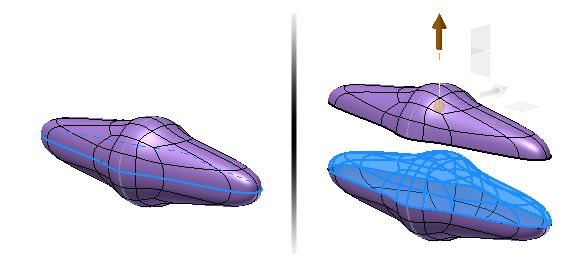

ابزار Weld Vertices گوشه ها را به هم می رساند و Unweld Edges برای جدا کردن لبه ها و حلقه ها در یک Free Form بکار می رود.

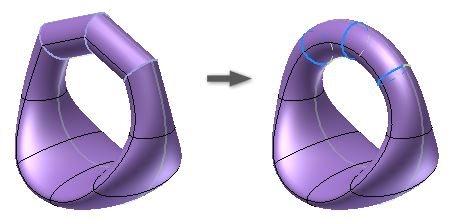

دستور Crease Edges با انتخاب لبه ها خمیده آنها را از حالت خمیده خارج و بصورت تیز در می آورد. و Uncrease Edges دوباره لبه ها را به حالت اولیه برمی گرداند.
