استخراج نقشه دوبعدی اجزای قالب پلاستیک

 آخرین پروسه طراحی یک قالب پلاستیک، استخراج نقشه های دو بعدی قابل ساخت می باشد. به کمک ابزار ۲-D Drawing می تون یک یا چند سند نقشه کشی را برای قطعات و یا مجموعه مونتاژی قالب ایجاد نمود.

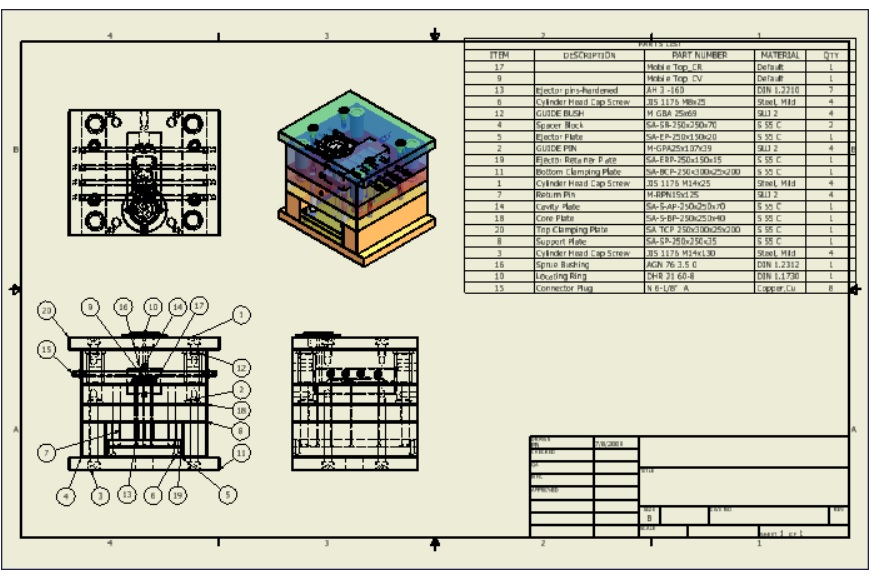

نقشه های مجموعه قالب پلاستیک شامل نماها (Views) ، اندازه ها (Dimensions) ، لیست قطعات (Part List) ، بالون ها (Ballons) ، اطلاعات جدول سوراخ ها (Hole Table Information) و غیره است.

امکان تهیه نقشه برای قطعات نیز به طور جداگانه فراهم می باشد. در کنار این امکانات برای پیکره بندی کاغذ نقشه امکان معرفی مشخصه کاغذ (Sheet Format) ، سبک اندازه گذاری (Dimension Style) ، نشان مرکز (Center Mark) و پارامترهای دیگر نیز وجود دارد.
