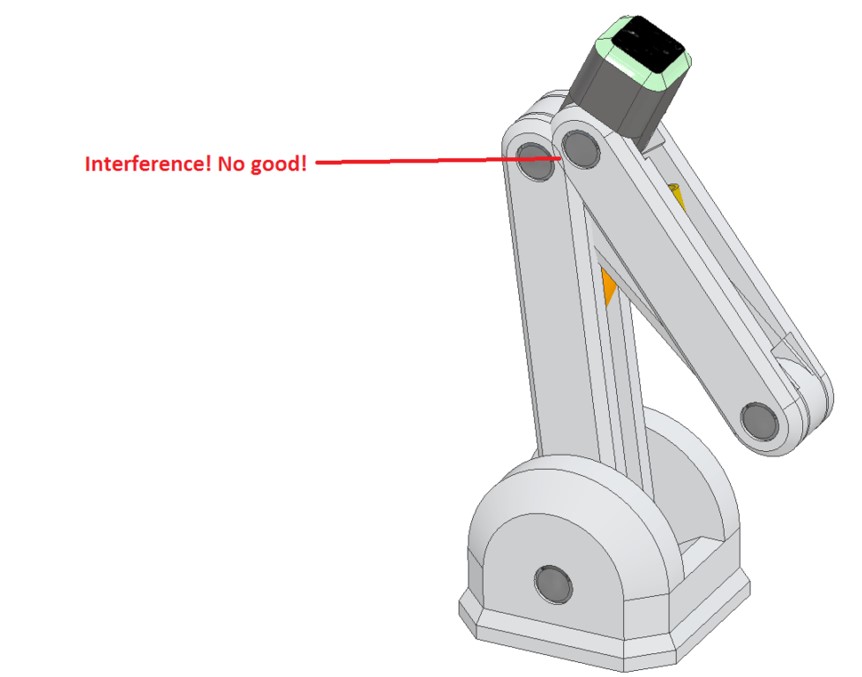

برای بررسی تداخل قطعات در مجموعه های مونتاژی بطور خاص در مجموعه هایی که دارای قطعات متحرک هستند نرم افزار اتودسک اینونتور ابزار ویژه ای در نظر گرفته است. فکر می کنید کدام حالت بهتر است نرم افزار در مکانیزم حرکتی بتواند در لحظه برخورد قطعات متوقف شود و یا قطعات مانند ارواح از روی هم رد شوند و توقفی در کار نباشد.
بررسی تداخل (Interference)
در مجموعه مونتاژی اگر تنظیمات نرم افزار بطوری باشد که عبور قطعات وقتی در حرکت هستند انجام گردد یعنی قطعات از درون هم عبور کنند این امر نه تنها فرایند مونتاژ را راحت تر می کند بلکه در مقدار قابل توجهی از محاسبات نیز طرفه جویی می گردد و کامپیوتر را از وظیفه محاسبه اینکه آیا حجم های مختلف در زمان واقعی تداخل دارند یا خیر معاف می کند. اما اگر نرم افزار بخواهد تداخل را تشخیص دهد فرایند چگونه انجام می پذیرد.
بررسی تداخل بصورت دستی:
اگر می خواهید ببینید که آیا اجزا برای پیکره بندی مشخصی از مونتاژ تداخل دارند یا نه کافیست مسیر زیر را انجام بدهید:

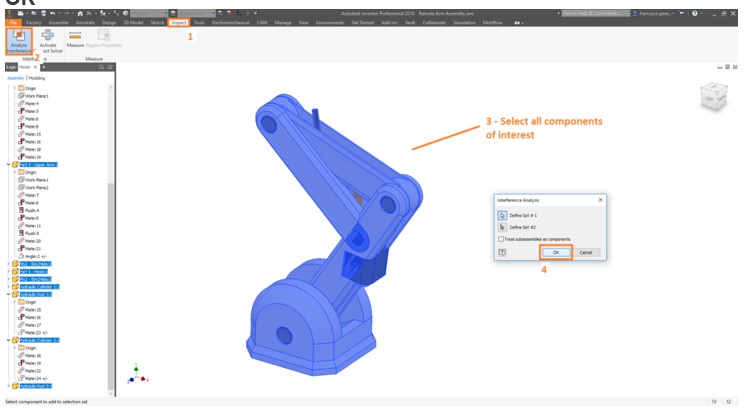

Inspect Tab -> Analyze Interference -> [Select all relevant components] -> OK

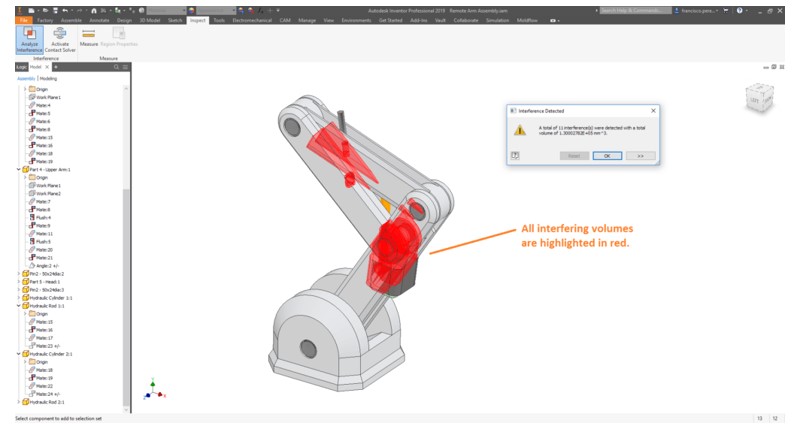

حجم هایی از تداخل قطعات بصورت مارک قرمز نشان داده می شود.
اعمال خودکار تماس با حل‌کننده تماس (Contact solver)
اگر می‌خواهید از عبور اجزا از یکدیگر جلوگیری کنید، باید دو مرحله را دنبال کنیم:
مرحله ۱: اضافه کردن اجزا به «Contact Set»
« Contact Set » مجموعه‌ای از تمام اجزایی است که هنگام فعال شدن حل‌کننده تماس در نظر گرفته می‌شوند؛ یعنی این اجزا اجازه تقاطع نخواهند داشت. برای اضافه کردن اجزا به مجموعه تماس، کافیست موارد زیر را انجام دهید:

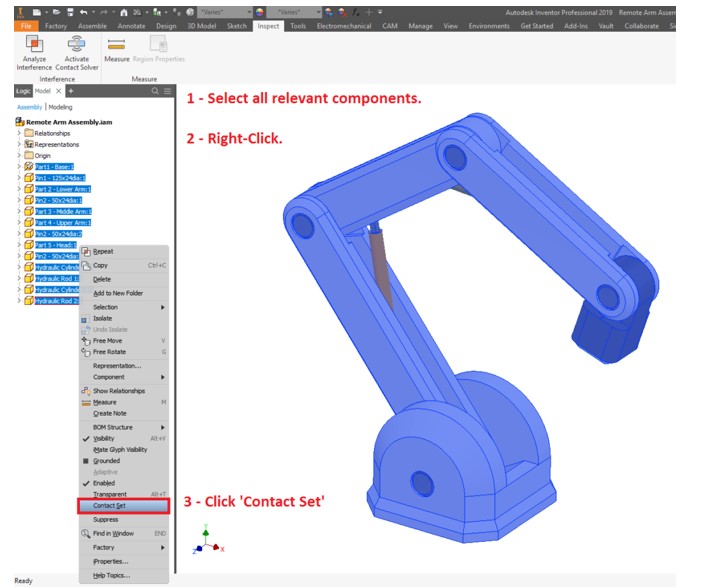

[تمام اجزای مربوطه را انتخاب کنید] -> کلیک راست -> کلیک Contact Set
اگر یک نماد کوچک نشان دهنده تماس در کنار هر جزء در مدل مشاهده کنید، متوجه خواهید شد که موفق شده‌اید یا خیر.
مرحله ۲: فعال کردن « Contact Solver’»
وقتی Contact Solver’ فعال باشد، تمام اجزای موجود در مجموعه تماس به صورت بلادرنگ تجزیه و تحلیل می‌شوند و از تداخل آنها با یکدیگر جلوگیری می‌شود. برای فعال کردن حل‌کننده تماس، کافیست مراحل زیر را انجام دهید:

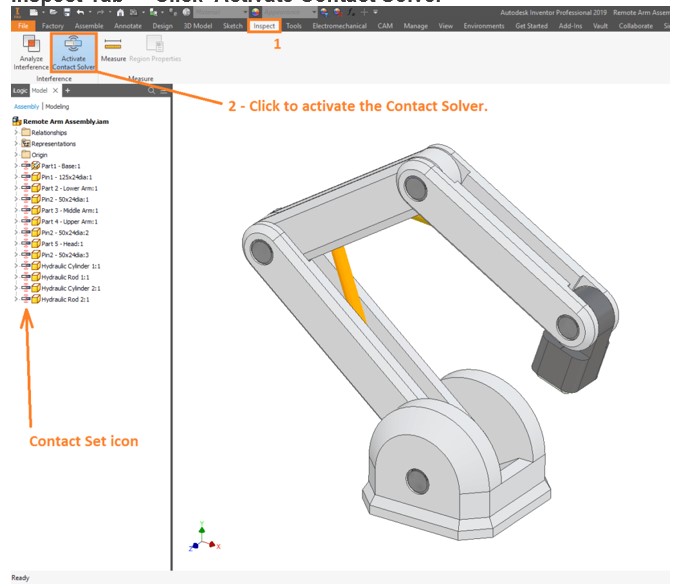

Inspect Tab -> Click ‘Activate Contact Solver’
