نرم افزار اتودسک اینونتور قابلیت های زیادی برای طراحی ورق فلزی دارد که در نهایت پیداکردن ورق گسترده Flat Pattern منجر می گردد. در پارامترهایی که نرم افزار به عنوان خروجی Sheet Metal محاسبه می کند محیط برش گسترده وجود ندارد و تنها مساحت ورق گسترده و بیشترین طول و عرض ورق گزارش می شود. البته با افزونه Sheet Metal Nesting می توان طول مسیر لیزر را بصورت دقیق و اتوماتیک محاسبه کرد. چند روش که با آن Laser Length را می توان گرفت به را در ادامه این پست آموزشی توضیح خواهیم داد. هر چند روش سوم که با کد نویسی iLogic برای شما آورده شده است مورد نظر ما است.
روش اول: از فایل ورق فلزی که ایجاد کرده اید FlatPattern تهیه کنید و با پسوند DXF یا DWG آنرا ذخیره کنید. حال فایل ذخیره شده در در نرم افزار AutoCAD باز کنید و بعد ازتبدیل کردن خطوط به POLYLINE میتوان طول خطوط را به دستور LIST یا Propertic بدست آورد.
روش دوم: فایل Flat Pattern را ایجاد کنید سپس روی یک سطح ورق new sketch ایجاد کنید. حال با Project کردن لبه ها و ایجاد حلقه می توان محیط حلقه ها را با ابزار Measure بدست آورد.
روش سوم: محاسبه طول برش لیزر با کد نویسی iLogic :
این کد iLogic را بعد از طراحی ورق اجرا کنید. پس از اجرا در پارامترهای قطعه پارامتر کاربر User Parameter با نام LaserCutLength ایجاد می شود که طول برش لیزر را محاسبه کرده است. تمامی مسیر های بیرونی ورق و سوراخ های داخلی سطح ورق و … با هم جمع می شود و محاسبه می گردد.

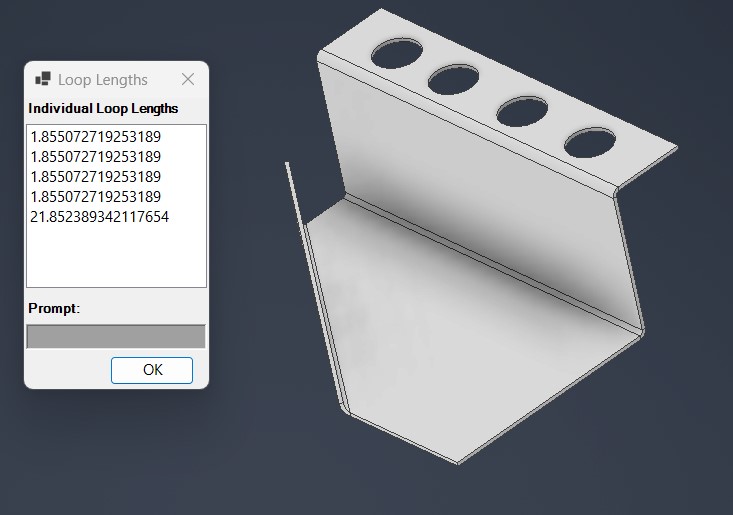

برای نوشتن این کد سعی شده است از محاسبه سطوحی که اندازه محیط ورق را با چالش روبرو کنند پرهیز شود بظور مثال بررسی TopFace حذف شده است و فقط BottomFace الگوی ورق گسترده در نظر گرفته شود. در این حالت سوراخ های counterbore و countersink ، لبه های پخ دار و شعاع ها و غیره که در سطح بالایی ( در صورت وجود) هستند نادیده گرفته می شود. همچنین برای اطلاعات بیشتر طول حلقه های داخلی مثل سوراخ ها جداگانه محاسبه میگردد و گزارش می شود

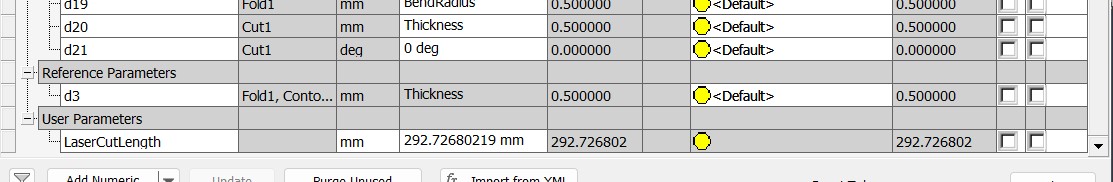

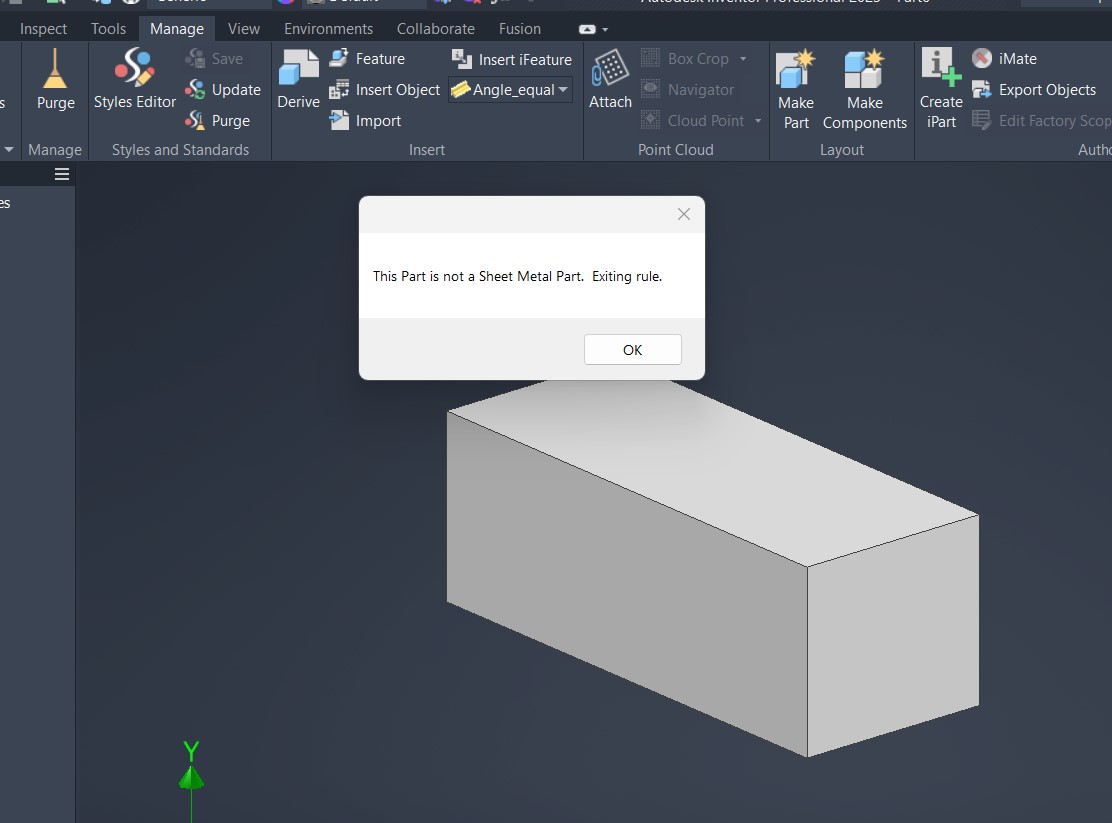

در نهایت مجموعه لبه هایی که لیزر آنرا برای برش درنظر می گیرد به صورت Paramer کاربر در لیست پارامترها اضافه می گردد. اگر part باز شده به سبک Sheet Metal نباشد پیغام خطای زیر را مشاهده می کنید:

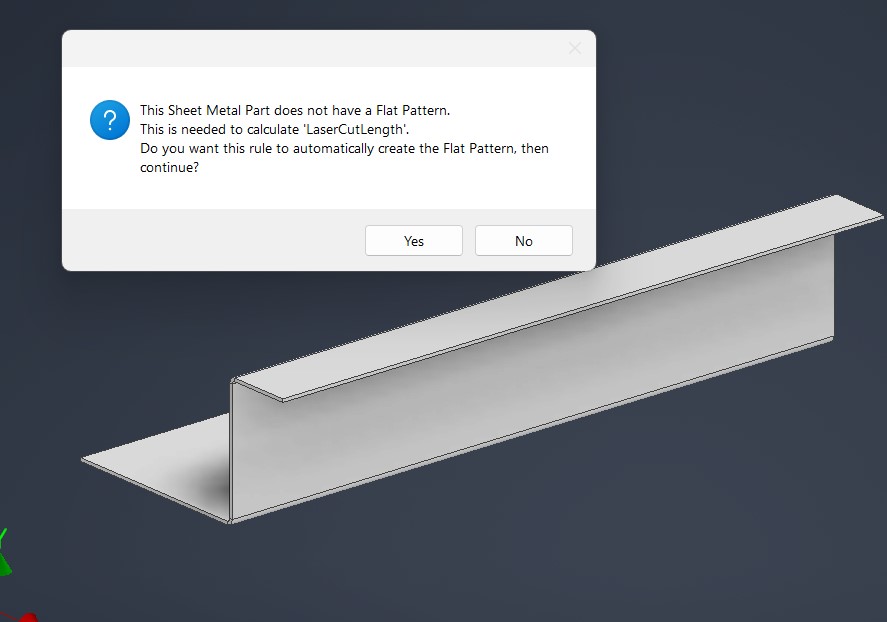

در حین اجرا کد iLogic اگر در ورق فلزی SheetMetal گسترده اجرا نشده باشد پیفام می دهد که آیا می خواهید FlatPattern ایجاد گردد یا خیر؟
کد iLogic محاسبه طول برش لیزر را با کلیک روی فایل زیر بطور کامل دریافت نمایید.
توضیح آخر اینکه انجمن اینونتور ایران آماده انجام پروژه های کد نویسی با iLogic اتودسک اینونتور است. جهت کسب اطلاعات بیشتر با ما تماس بگیرید.
